صيانة منخفضة 360 درجة دورة سائق كومة.

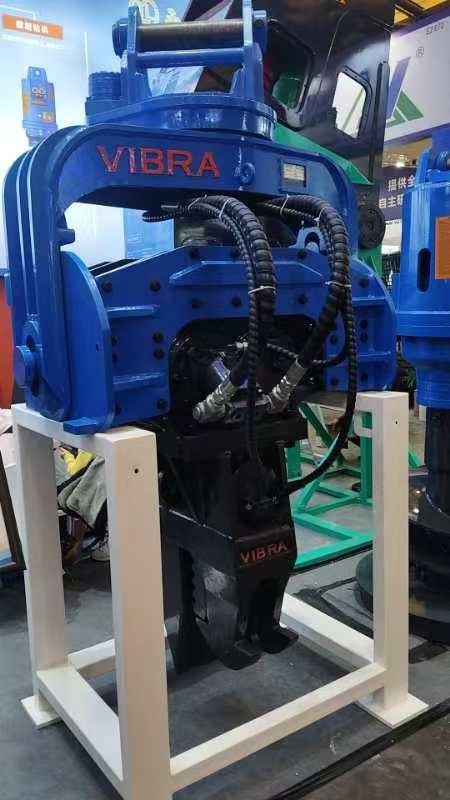

إن FV‑330R 360 Degree Pile Driver عبارة عن ملحق اهتزازي هيدروليكي مصمم للحفارات التي يتراوح وزنها بين 33 و38 طنًا. إنها تنتمي إلى عائلة سلسلة R (الدوارة) الخاصة بنا، والتي تتميز بآلية الدوران الدقيقة التي تسمح بالدوران المستمر الكامل بزاوية 360 درجة - مما يغير قواعد اللعبة بالنسبة للوظائف التي تتطلب توجيهًا دقيقًا للأكوام، أو العمل حول العوائق، أو دفع الأكوام في أنماط ضيقة. على عكس دافعات الخوازيق التقليدية التي تقتصر على زاوية ثابتة أو تأرجح ±90 درجة، تتيح FV‑330R للمشغل تدوير المطرقة بشكل لا نهائي في أي اتجاه دون تغيير موضع الماكينة الحاملة.

تم تصميم FV‑330R بمجموعة آلية كاملة العدد، ومفصل دوار عالي الضغط (تصنيف 40 ميجا باسكال)، ومحرك هيدروليكي قوي، مما يوفر خرج اهتزاز عالي التردد (2800 دورة في الدقيقة) و372 كيلو نيوتن من قوة الطرد المركزي. وفي الوقت نفسه، يؤدي تصميمه المدروس - بما في ذلك الخراطيم المعزولة للاهتزاز والوصلة الدوارة المقاومة للتآكل - إلى تصميم منخفض تكلفة الصيانة مما يقلل بشكل كبير من وقت التوقف عن العمل ونفقات استبدال الخراطيم. وهذا المزيج يجعل الطراز FV‑330R مثاليًا لمشاريع البنية التحتية كثيرة المتطلبات في جنوب شرق آسيا والهند وروسيا.

إن FV‑330R عبارة عن مفك كومة حقيقي يدور بزاوية 360 درجة. بفضل المحمل الدوار الدقيق ذو القطر الكبير (قدرة سحب محورية تصل إلى 90 طنًا، صفر رد فعل عكسي دائم)، يمكن للمطرقة أن تدور بشكل مستمر دون أي توقف ميكانيكي. يمكن للمشغلين:

• قم بمحاذاة أكوام الألواح أو أكوام الأنابيب تمامًا بالزاوية المطلوبة دون تحريك الحفار.

• العمل حول الأعمدة الموجودة أو أرصفة الجسور أو المرافق الموجودة تحت الأرض.

• قم بتغيير اتجاه الكومة من داخل الخندق أو سد الانضاب حيث تكون المساحة محدودة.
  يتم تشغيل الدوران بواسطة محرك هيدروليكي عالي عزم الدوران ويتم التحكم فيه عبر دائرة تجريبية، مما يسمح بتعديل السرعة بسلاسة وبدون خطوات.

على عكس الملحقات "التأرجح المحدود" التي تدور بمقدار 180 درجة فقط أو تتطلب تغيير موضعها يدويًا، يوفر FV‑330R دورانًا مستمرًا كاملاً بمقدار 360 درجة في كلا الاتجاهين. تعمل هذه الميزة على التخلص من النقاط العمياء وتمكن المشغل من تنفيذ تسلسلات معقدة من أعمال الأساسات دون التوقف مطلقًا لإعادة توجيه الحفار. عند دفع أكوام من الألواح المتشابكة على طول محاذاة منحنية (على سبيل المثال، للسدود أو الجدران الاستنادية)، يضمن التدوير المستمر أن كل كومة متطابقة تمامًا مع السابقة. إن عزم الدوران كافٍ للتعامل مع الأكوام التي يصل طولها إلى 12 مترًا وتجميعات المشابك الثقيلة.

تتكون مجموعة آلية الدوران الكاملة من حلقة داخلية مطروقة، وحلقة خارجية مع أسنان تروس مقوية بالحث، ومحامل أسطوانية عالية السعة. المواصفات الرئيسية:

• تصنيف السحب المحوري: 90 طنًا (قادر على استخراج الأكوام المدمجة بعمق)

• سعة الحمولة الشعاعية: مطابقة لقوى ذراع الرافعة البالغة 38 طنًا

• صفر رد فعل عكسي دائم - وهو أمر بالغ الأهمية لتحديد المواقع بدقة وتقليل تآكل الاهتزاز

• مختومة ضد الغبار والماء (تصنيف IP65 على المحمل)
  تم تجهيز آلية الدوران هذه أيضًا بمفصل دوار عالي الضغط (ضغط تشغيل 40 ميجا باسكال، ضمان لمدة 12 شهرًا) يوفر الزيت للمحرك الاهتزازي أثناء الدوران. على عكس الخراطيم التقليدية التي تلتوي وتحتك، فإن المفصل الدوار يحافظ على ثبات الخراطيم بالنسبة للشماعة، مما يمنع تمامًا حالات فشل الانفجار الناتج عن الاحتكاك.

يولد FV-330R مخرج اهتزاز عالي التردد يبلغ 2800 دورة في الدقيقة (قابل للتعديل داخل النطاق) وقوة طرد مركزي تبلغ 372 كيلو نيوتن. يبلغ عزم الدوران اللامركزي 6.8 كجم، ويتم تحقيقه من خلال تصميم ثلاثي الأعمدة اللامركزية (وفقًا لمبدأ الاهتزاز القياسي لدينا). يعمل التردد العالي على تسييل التربة حول الكومة، مما يقلل من مقاومة الاحتكاك بنسبة تصل إلى 70%. من الناحية العملية:

• يمكن دفع كومة من صفائح الفولاذ يبلغ طولها 12 مترًا في أقل من 90 ثانية على الرمال متوسطة الكثافة.

• يصبح استخراج الأكوام المدفوعة مسبقًا أمرًا سهلاً، حتى بعد أشهر من التسوية.

• يكون الاهتزاز عموديًا فقط (يتم إلغاء القوى الأفقية)، مما يحمي ذراع الحفار وراحة المشغل.
  بالمقارنة مع المطارق ذات التردد المنخفض، فإن التردد العالي لـ FV-330R يقلل أيضًا من انتقال الضوضاء والاهتزاز إلى الهياكل القريبة - وهو ما يعد فائدة للمشاريع الحضرية.

يتضمن FV-330R تصميمًا منخفض التكلفة للصيانة يعالج بشكل مباشر النقطة الأكثر شيوعًا في محركات الأكوام التقليدية: انفجار احتكاك الخراطيم الهيدروليكية. الحل لدينا:

• المفصل الدوار ذو الضغط العالي يحمل الزيت إلى المحرك. الخراطيم لا تدور، لذلك لا يوجد التواء أو احتكاك أو احتكاك بذراع الرافعة.

• تم تصنيف المفصل الدوار بـ 40 ميجا باسكال (أعلى بكثير من ضغط النظام البالغ 32 ميجا باسكال)، مع موانع تسرب صلبة تدوم لأكثر من 3000 ساعة تشغيل.

• يتطلب المحمل الدوراني الدقيق تشحيمًا كل أسبوعين فقط عبر الحلمات المركزية؛ لا يوجد بديل مجدول في ظل الاستخدام العادي.

• يتم الحصول على جميع المكونات الهيدروليكية (المحرك، كتلة الصمام) من علامات تجارية عالمية من الدرجة الأولى، مما يقلل من مخاطر التسرب.
  تظهر البيانات الميدانية أن مالكي ماكينات دق الخوازيق من السلسلة R ينفقون أقل بنسبة 60% على استبدال الخراطيم والإصلاحات ذات الصلة مقارنة بالتصميمات غير الدوارة. وهذا أمر ذو قيمة خاصة في مواقع العمل النائية (على سبيل المثال، خطوط الأنابيب الروسية أو الجسور الريفية الهندية) حيث يكون دعم الخدمة محدودًا.

• جنوب شرق آسيا – تتطلب مشاريع الأبنية الشاهقة والمترو في المناطق الحضرية وضع أكوام دقيقة في المواقع المزدحمة. يسمح الدوران المستمر الكامل بزاوية 360 درجة بالعمل بين الأساسات الموجودة دون تحريك الحفار. يقلل التصميم ذو تكلفة الصيانة المنخفضة من التكاليف اللوجستية لقطع الغيار في الدول الأرخبيلية مثل إندونيسيا والفلبين.

• الهند – يقدّر المقاولون المراعون للتكلفة التصميم المنخفض تكاليف الصيانة لأن أعطال الخراطيم في المطارق التقليدية تشكل نفقات متكررة. مجموعة آلية الدوران الكاملة مع مقابض سحب محورية بوزن 90 طنًا لاستخراج الأكوام المدفوعة أثناء إصلاحات الجسور وبناء الجسور. يعمل ناتج الاهتزاز عالي التردد بشكل جيد في التربة الغرينية المتنوعة في سهل نهر الجانج.

• روسيا – تتطلب فصول الشتاء القاسية والمواقع النائية الموثوقية. تعمل الوصلة الدوارة ومحمل الدوران المحكم في درجات حرارة تصل إلى -30 درجة مئوية مع وجود سائل هيدروليكي مناسب. يؤدي التدوير المستمر (بدون توقف) إلى تسريع عملية تكديس كتل تثبيت خطوط الأنابيب وأساسات التربة الصقيعية. إن القدرة على التدوير دون التواء الخرطوم تقضي على نقطة الفشل الشائعة في الخراطيم الباردة والهشة.
