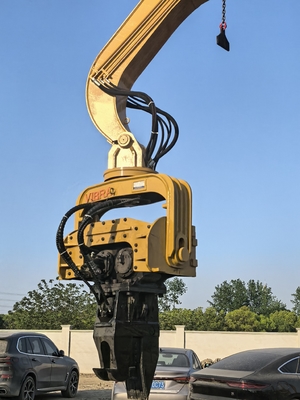

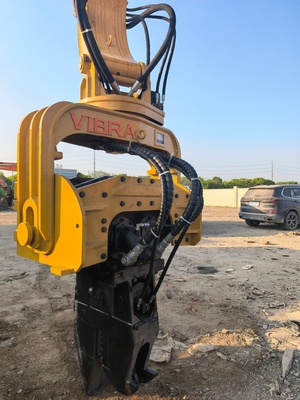

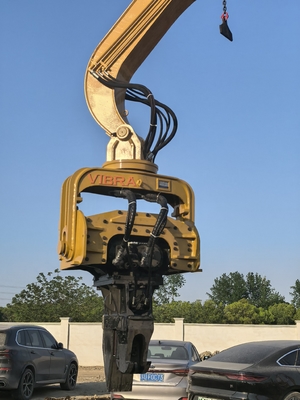

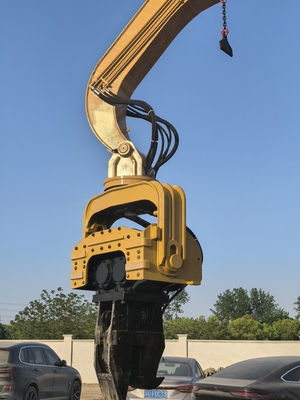

محرك الخوازيق بزاوية 360 درجة - نظام تغيير الأدوات العلوي بالكامل والتحكم المؤازر في تحديد المواقع بدقة للحفارات 30‑33T

إن FV-300R عبارة عن مفك كومة بزاوية 360 درجة تم تصميمه لحل التحديات الميدانية الأكثر شيوعًا: تغييرات الأدوات البطيئة، والتدفق الهيدروليكي الضعيف، ومحاذاة الأكوام غير الدقيقة، والأبعاد الضخمة، والسباكة الهيدروليكية المعقدة. إنه يتميز بنظام تغيير كامل للأداة العلوية يتيح للمشغلين تبديل الفك المشبك في أقل من 10 دقائق بدون رافعات. يجمع نظام دمج تدفق المضخة المزدوج بين دائرتين مساعدتين لتوفير 224 لترًا/دقيقة كاملة حتى في الحفارات ذات التدفق الفردي المعتدل للمضخة. من خلال التحكم الدقيق في تحديد المواقع، يمكن للمشغلين ضبط وتكرار زوايا الأكوام الدقيقة (دقة ± 0.5 درجة) عبر مئات الأكوام - وهو أمر ضروري لتشابك الأكوام الورقية وصفوف مزرعة الطاقة الشمسية. هيكلها المدمج وتصميم المساحات الضيقة يحافظ على الأبعاد الإجمالية محكمة (وزن المطرقة 2100 كجم)، مما يسمح بالعمل بين الأعمدة الضيقة وتحت الإرتفاع المنخفض. وأخيرًا، تعمل مجموعة صمام التحكم المتكامل على تبسيط المكونات الهيدروليكية، مما يقلل من نقاط التسرب ويحسن الموثوقية. يتم تركيب FV-300R على حفارات يتراوح وزنها بين 30 و33 طنًا، ويوفر قوة طرد مركزي تبلغ 350 كيلو نيوتن، ودورانًا مستمرًا بزاوية 360 درجة، وسحبًا محوريًا يبلغ 90 طنًا. مثالي للمقاولين في جنوب شرق آسيا والهند وروسيا الذين يعملون في أساسات الجسور وبناء الموانئ والمباني الشاهقة والبنية التحتية الحضرية.

1.نظام تغيير الأداة العلوي الكامل
كان التغيير بين أكوام الألواح الفولاذية، وأكوام الأنابيب، والعوارض H، والأكوام الخرسانية مسبقة الصب يستغرق ساعات بمساعدة الرافعة. يسمح نظام التغيير العلوي الكامل للأداة للمشغل بتبديل فكي المشبك في أقل من 10 دقائق دون مغادرة الكابينة. تعمل الأوتاد المحملة بنابض ودبابيس الأمان على جعل العملية سريعة وآمنة وخالية من الأدوات. يمكن لواحدة FV-300R التعامل مع أنواع متعددة من الأكوام في نفس المشروع، مما يقلل من احتياجات المعدات وتكاليف الإيجار.

2. نظام دمج تدفق المضخة المزدوجة
تتمتع العديد من الحفارات التي يبلغ وزنها 30-33 طنًا بتدفق إضافي أقل من 224 لترًا في الدقيقة المطلوبة. يجمع نظام دمج تدفق المضخة المزدوج بين دائرتين منفصلتين للمضخة في تيار واحد عالي السعة. ويضمن ذلك حصول FV-300R على الطاقة الهيدروليكية الكاملة حتى عندما يكون تدفق المضخة الفردية للحفار معتدلاً (على سبيل المثال، 120+120 لتر/دقيقة). تم دمج صمام الدمج ومعايرته مسبقًا - ولا حاجة إلى أدوات تحكم خارجية.

3.التحكم الدقيق في تحديد المواقع
تعد المحاذاة الدقيقة للأكوام أمرًا بالغ الأهمية لتشابك جدران الأكوام وصفوف مزرعة الطاقة الشمسية. يستخدم التحكم المؤازر لتحديد المواقع بدقة الصمامات التناسبية وأجهزة استشعار الموضع لإدارة الدوران والإمالة. يمكن للمشغلين ضبط الزاوية المطلوبة (على سبيل المثال، 15 درجة إمالة) ويقوم نظام المؤازرة بالمحافظة عليها تلقائيًا، وقابلة للتكرار حتى ±0.5 درجة. وهذا يلغي التخمين اليدوي، ويقلل من هدر الأكوام، ويسرع عملية التثبيت.

4.هيكل مدمج المساحات الضيقة
بفضل وزن المطرقة الذي يبلغ 2100 كجم فقط والارتفاع الإجمالي الذي يناسب حاويات الشحن القياسية، يتيح تصميم المساحات الضيقة للهيكل المدمج للطراز FV-300R العمل في خنادق ضيقة، بين أعمدة متقاربة (فجوات تتراوح بين 3.5 و4 أمتار)، وداخل آثار المباني الحالية. لا حاجة إلى توسيع الموقع أو الاستعدادات الخاصة للوصول - ما عليك سوى قيادة الحفار الخاص بك وبدء عملية التكديس.

5.مجموعة صمامات التحكم المتكاملة
تعد الموثوقية الهيدروليكية أمرًا بالغ الأهمية في مواقع العمل النائية أو المتربة. تجمع مجموعة صمام التحكم المتكامل جميع وظائف التحكم (التثبيت، والدوران، والإمالة، وبدء/إيقاف الاهتزاز، وتعديل التردد) في كتلة واحدة مدمجة. يؤدي هذا إلى التخلص من العشرات من الخراطيم والتجهيزات، ويقلل من نقاط التسرب المحتملة بنسبة 70%، ويسهل عملية استكشاف الأخطاء وإصلاحها. تمت معايرة كتلة الصمام في المصنع لتوزيع التدفق بدقة.

جنوب شرق آسيا (مدن كثيفة، وصول ضيق، تربة مختلطة)

• يضمن التحكم الدقيق في تحديد المواقع تشابكًا دقيقًا لأكوام الألواح حتى في المواقع الحضرية المحصورة.
• تسمح المساحات الضيقة ذات البنية المدمجة بالعمل في الأزقة الضيقة وتحت الجسور المنخفضة.
• نظام كامل لتغيير الأدوات العلوية - قم بالتبديل بين الأكوام الورقية (جدران الفيضانات) وأكوام الأنابيب (الأساسات) في دقائق.

الهند (أساطيل الحفارات المختلطة، البنية التحتية الكبيرة الحساسة للتكلفة)

• نظام دمج تدفق المضخة المزدوج يجعل FV-300R متوافقًا مع الحفارات القديمة التي يبلغ وزنها 30-33 طنًا (JCB، Sany، Komatsu) دون تعديلات باهظة الثمن.
• تعمل مجموعة صمامات التحكم المتكاملة على تقليل الأعطال الهيدروليكية في البيئات المتربة وعالية الحرارة.
• يؤدي تحديد الموقع الدقيق إلى تقليل هدر الأكوام، مما يؤدي إلى خفض تكاليف المشروع بشكل مباشر.

روسيا (المناخ البارد، المواقع النائية، التربة الصقيعية)

• يمكن الاعتماد عليه حتى -25 درجة مئوية. هيكل مدمج يقلل من تكاليف النقل – المزيد من الوحدات لكل حاوية إلى سيبيريا.
• يحافظ التحكم المؤازر في تحديد المواقع بدقة على الدقة حتى على الأرض الجليدية غير المستوية.
• نظام التغيير الكامل للأداة العلوية يعني وجود ملحق واحد فقط لأنواع متعددة من الأكوام - وهو أمر بالغ الأهمية للخدمات اللوجستية عن بعد.

• أكوام من صفائح الفولاذ (نوع U، نوع Z)
• أكوام الأنابيب الفولاذية (حتى 800 مم)
• أكوام خرسانية مسبقة الصب
• عوارض H (حتى شفة 350 مم)
• أكوام خشبية (مع فكوك اختيارية)

س1:ماذا يفعل "التحكم الدقيق في تحديد المواقع"؟
ج: يحافظ تلقائيًا على زاوية الدوران والإمالة المحددة بدقة ±0.5 درجة. يمكنك برمجة زاوية وسيحافظ النظام المؤازر على ثبات كومة بعد كومة - مما يجعله مثاليًا لجدران الأكوام الورقية والمصفوفات الشمسية.

س2:يبلغ إجمالي تدفق الحفار الخاص بي 180 لترًا/الدقيقة فقط. هل يمكنه تشغيل FV-300R؟
ج: نعم - يجمع نظام دمج تدفق المضخة المزدوج بين دائرتين (على سبيل المثال، 90+90 لتر/دقيقة) للوصول إلى 180 لتر/دقيقة. للحصول على قوة كاملة تبلغ 350 كيلو نيوتن، نوصي بـ 224 لترًا في الدقيقة، لكن المطرقة ستظل تعمل بطاقة منخفضة.

س3:كيف يعمل نظام تغيير الأداة العلوية الكاملة؟
ج: أسافين محملة بنابض ودبابيس أمان. يمكنك سحب دبابيسين، وإخراج مجموعة الفك، وإدخال المجموعة الجديدة، وإعادة إدخال الدبابيس. مشغل واحد، بدون أدوات، في أقل من 10 دقائق.

س 4:ما الذي يحل محل مجموعة صمام التحكم المتكامل؟
ج: إنه يحل محل فوضى الصمامات والخراطيم والتجهيزات الفردية. كل شيء في كتلة واحدة - أكثر نظافة وأقل احتمالية للتسرب وأسهل في الخدمة.

س5:هل FV-300R مناسب للمواقع ذات الإرتفاع المنخفض؟
ج: نعم. على الرغم من عدم إدراجه ككلمة رئيسية رئيسية، إلا أن الهيكل المدمج مع تكوين المشبك السفلي الاختياري يسمح بالتشغيل في الخلوصات المنخفضة التي تصل إلى 3.2 متر.

س6:توفر قطع الغيار؟
ج: مخزنة في سنغافورة (جنوب شرق آسيا)، مومباي (الهند)، موسكو (روسيا). التسليم خلال 3 إلى 5 أيام للفكوك والأختام وصمامات المؤازرة ومجموعات الوصلات الدوارة.

يجمع مفك الوبر FV-300R 360 درجة بين نظام تغيير الأدوات العلوي الكامل،نظام دمج تدفق المضخة المزدوجةوالتحكم المؤازر في تحديد المواقع بدقة، والمساحات الضيقة ذات الهيكل المدمج، وتجميع صمام التحكم المتكامل في حزمة واحدة قوية وفعالة. فهو يوفر المرونة والقوة والموثوقية التي تتطلبها مشاريع البنية التحتية الحديثة في جميع أنحاء جنوب شرق آسيا والهند وروسيا. اتصل بنا للتحقق من التوافق مع الحفار الذي يتراوح وزنه بين 30 و33 طنًا.
