مطرقة دق الركائز الهيدروليكية HDY22

  • HDY22 Hydraulic Impact Pile Driving Hammer
  • HDY22 Hydraulic Impact Pile Driving Hammer
  • HDY22 Hydraulic Impact Pile Driving Hammer
  • HDY22 Hydraulic Impact Pile Driving Hammer
  • HDY22 Hydraulic Impact Pile Driving Hammer
  • HDY22 Hydraulic Impact Pile Driving Hammer
مكان المنشأ الصين
اسم العلامة التجارية YEKUN
إصدار الشهادات ISO 9001:2015
رقم الموديل HDY22
الحد الأدنى لكمية 1 مجموعة
الأسعار قابل للتفاوض
تفاصيل التغليف FCL
وقت التسليم 7-20 يومًا
شروط الدفع T/T ， L/C ، Western Union
القدرة على العرض 20 مجموعة / شهر

اتصل بي للحصول على عينات مجانية وكوبونات.

ال WhatsApp:0086 18588475571

ويتشات: 0086 18588475571

سكايب: sales10@aixton.com

إذا كان لديك أي قلق ، فنحن نقدم مساعدة عبر الإنترنت على مدار 24 ساعة.

x
تفاصيل المنتج
اترك رسالة
منتوج وصف

الميزات:

مطرقة HDY الهيدروليكية، التي تتوافق مع محطات الطاقة من سلسلة E و D، هي أحدث معدات بناء الأساسات الموفرة للطاقة والصديقة للبيئة التي طورتها شركتنا. تعتمد تقنيات تحكم هيدروليكية وكهربائية متقدمة متعددة، مع خصائص مثل الضوضاء المنخفضة، وعدم التلوث، والكفاءة العالية وتوفير الطاقة، والسلامة والموثوقية، وسهولة التشغيل. مناسبة لبناء دق الركائز الأنبوبية الجاهزة والركائز الأنبوبية الفولاذية ذات الظروف والمتطلبات الجيولوجية المختلفة، يمكن أيضًا مطابقة محطة الطاقة D550 مع مطارق الاهتزاز للبناء، مما يجعلها جيلًا جديدًا مثاليًا من آلات الركائز.


يتمتع النظام الهيدروليكي بكفاءة عالية، مع تيار تشغيل مقنن يبلغ حوالي 200 ~ 250 أمبير، ويمكن تجهيزه بكابلات ألومنيوم مربعة 120 ~ 150.
يتميز الكابل بمساحة مقطع عرضي صغيرة وخفيف الوزن، مما يقلل بشكل كبير من كثافة عمل العمال؛ تم تجهيز المطرقة الهيدروليكية HDY25 بمحرك ديزل Dongfeng Cummins QSZ13-C550، ومضختين غاطستين Rexroth A11VLO260 ومضخة شفرة مزدوجة Parker T67DB واحدة متصلة على التوالي لتشكيل مجموعة مضخات، مما يوفر طاقة متصاعدة للبناء؛
اعتماد العلامة التجارية العالمية من الدرجة الأولى Rexroth للمضخة والصمام الزيتي الرئيسي، مع استقرار جيد وموثوقية عالية وكفاءة عالية وتوفير الطاقة؛
اعتماد مرشح إرجاع الزيت Hedeke من الدرجة الأولى عالميًا، مع معدل تدفق مرتفع ودقة ترشيح عالية ومقاومة منخفضة لإرجاع الزيت، يمكنه
تحسين نظافة زيت النظام بشكل فعال، وتقليل معدل فشل المعدات، وإطالة عمر خدمة المعدات؛
يعتمد الأسطوانة الهيدروليكية لداقة الركائز على أختام Trelleborg ذات العلامة التجارية العالمية من الدرجة الأولى، والتي تتميز بمعدل فشل منخفض وكفاءة عالية وعمر خدمة طويل؛
اعتماد مبرد زيت ثلاثي في واحد عالي الطاقة، إلى جانب وحدة تحكم في درجة الحرارة للتحكم بدقة في درجة حرارة الزيت، يحل تمامًا مشكلة ارتفاع درجة حرارة الزيت في دق الركائز الهيدروليكية، ويحسن بشكل كبير كفاءة دق الركائز، ويطيل بشكل فعال عمر خدمة الأختام والزيت الهيدروليكي؛
تعتمد محطة الطاقة تصميم خزان وقود عالي المستوى وتهوية داخلية قسرية لتحسين شفط مضخة الزيت، ومحرك مضخة الزيت، أو الخزانة الكهربائية أو تبديد حرارة المحرك.


الهيكل والمظهر الرئيسي:

تتكون المطرقة الهيدروليكية من سلسلة HDY من أجزاء ميكانيكية ونظام هيدروليكي ونظام كهربائي. الجزء الميكانيكي هو الهيكل الرئيسي للمطرقة الهيدروليكية، والذي يؤدي عملاً خارجيًا على المطرقة. النظام الهيدروليكي هو مصدر الطاقة للمطرقة الهيدروليكية، بينما النظام الكهربائي هو مدخل الطاقة ومركز التحكم في النظام الهيدروليكي.

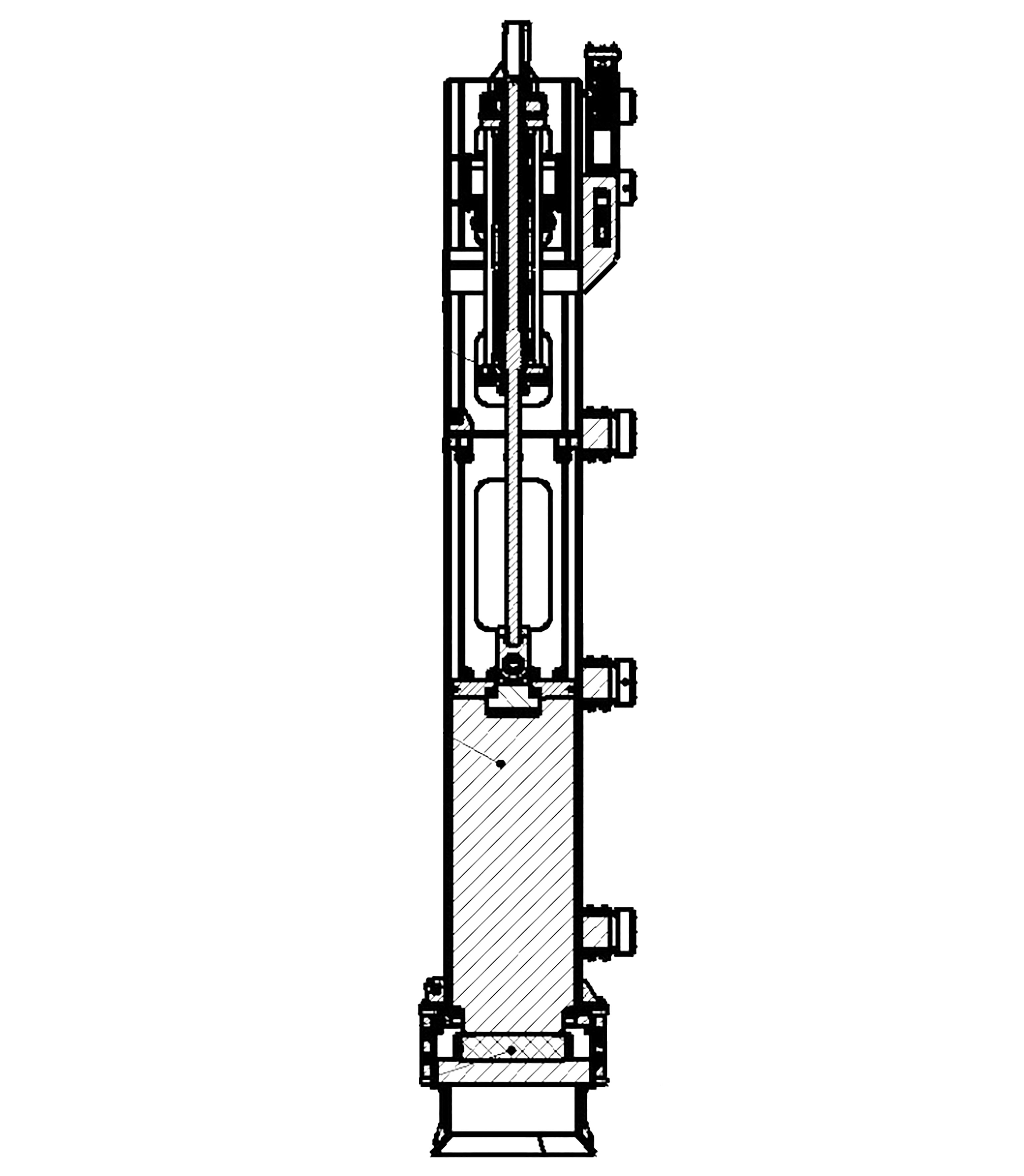

يتكون الجزء الميكانيكي من مجموعة قلب المطرقة، ومجموعة هيكل المطرقة، ومجموعة الأسطوانة الزيتية، وغطاء الركيزة العلوي، وغطاء الركيزة السفلي، ووسادة المطرقة، وحلقة ممتص الصدمات لغطاء الركيزة، ومعدات الهبوط، وما إلى ذلك. تُستخدم معدات الهبوط للصعود والهبوط للمطارق الهيدروليكية؛ هيكل المطرقة هو الهيكل الداعم للجزء الميكانيكي بأكمله، ويستخدم لدعم الأسطوانة الزيتية وقلب المطرقة؛ يتم تثبيت غطاء الركيزة العلوي في الجزء السفلي من هيكل المطرقة، ويتم تجميع غطاء الركيزة السفلي داخل غطاء الركيزة العلوي لدعم الركيزة الأنبوبية ونقل قوة التأثير؛ يتم تركيب وسادة المطرقة وحلقة ممتص الصدمات لغطاء الركيزة على غطاء الركيزة السفلي لتحقيق نقل الطاقة بين قلب المطرقة والركيزة الأنبوبية؛ تحقق مجموعة الأسطوانة الزيتية للمطرقة الهيدروليكية رفع مكبس الأسطوانة الزيتية وتسريع الجاذبية من خلال فتح وإغلاق الصمام الإضافي المثبت على كتلة صمام الأسطوانة الزيتية. يتم التحكم في فتح وإغلاق الصمام الإضافي بواسطة الصمام اللولبي وصمام التسلسل المثبت على كتلة صمام الأسطوانة الزيتية.
يتكون النظام الهيدروليكي بشكل أساسي من محطة طاقة وأنابيب زيت وأسطوانات زيتية وما إلى ذلك.
يتكون النظام الكهربائي بشكل أساسي من أربعة أجزاء: وحدة التحكم، وصندوق التحكم الإلكتروني، وأجهزة الاستشعار، والمحرك.


معلمة المنتج:

الموديل الوحدة HDY5 HDY8 HDY10 HDY12 HDY14 HDY16 HDY18 HDY20 HDY22 HDY25
أقصى طاقة ضربة KN.m 60 120 150 180 210 240 270 300 330 375
أقصى شوط لـ
قلب المطرقة		 مم 1200 1500 1500 1500 1500 1500 1500 1500 1500 1500
تردد الضربة في الدقيقة دورة في الدقيقة 30-80 30-80 30-80 30-80 30-80 30-80 30-80 20-70 20-70 20-70
وزن جسم الضربة كجم 5000 8000 10000 12000 14000 16000 18000 20000 22000 25000
الارتفاع الكلي أ مم 5930 6230 6750 7270 7670 7670 8020 7920 8220 8620
الارتفاع الكلي ب مم 6960 7260 7760 8430 8830 8830 9180 9080 9380 9780
العرض الأمامي والخلفي ج مم 1400 1520 1520 1460 1460 1490 1490 1720 1720 1720
العرض الأيسر والأيمن د مم 1140 1260 1260 1260 1260 1260 1260 1500 1500 1500
وزن المطرقة الهيدروليكية كجم 9450 12650 15200 20200 22600 24650 27100 32350 34680 38000
وزن معدات الهبوط كجم 200 200 500 500 650 650 650 870 870 870
