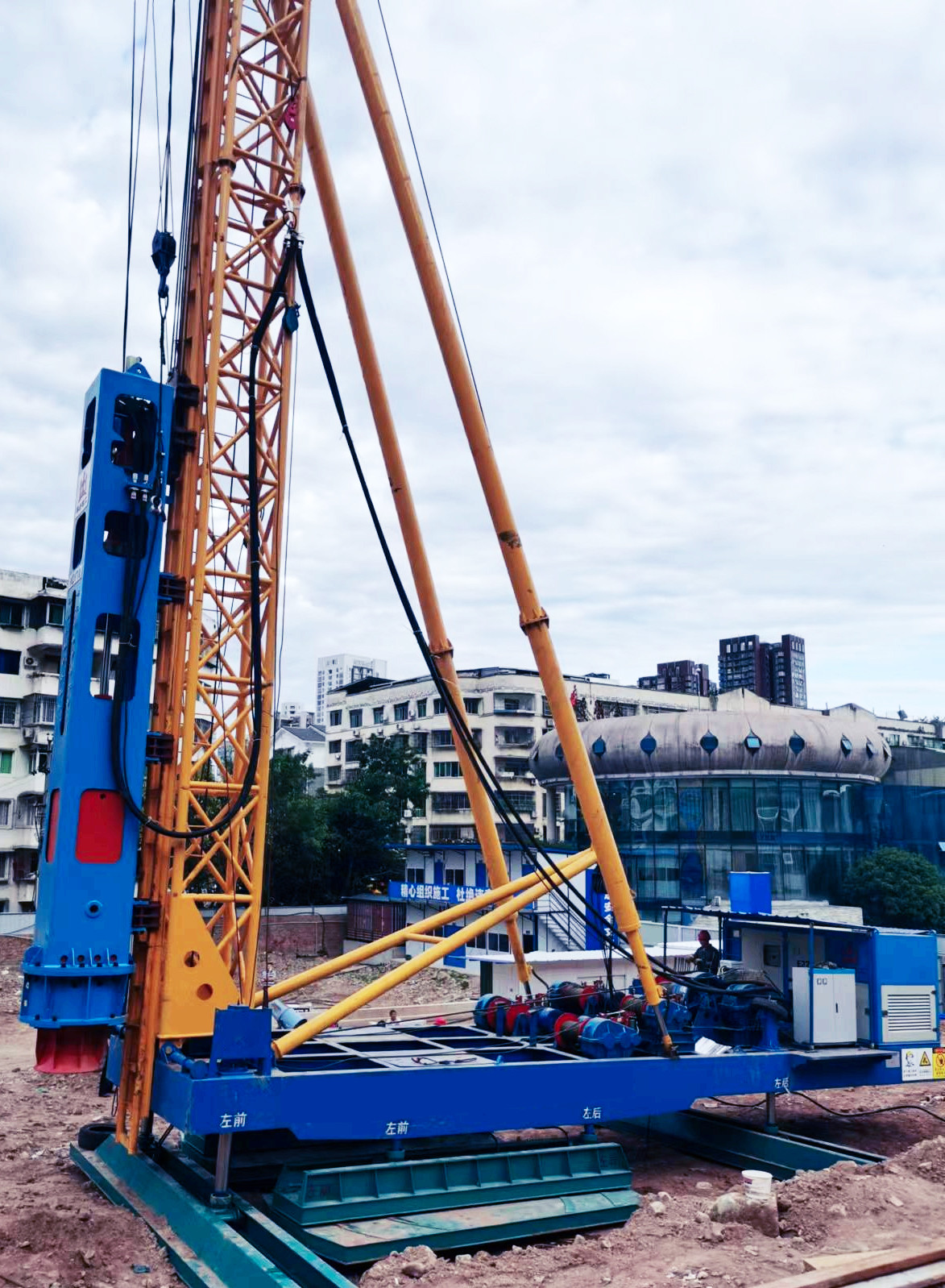

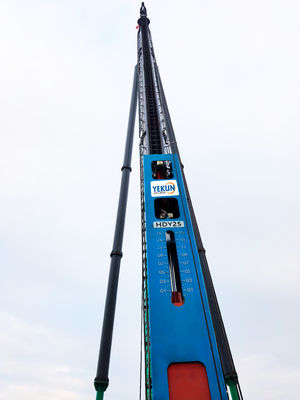

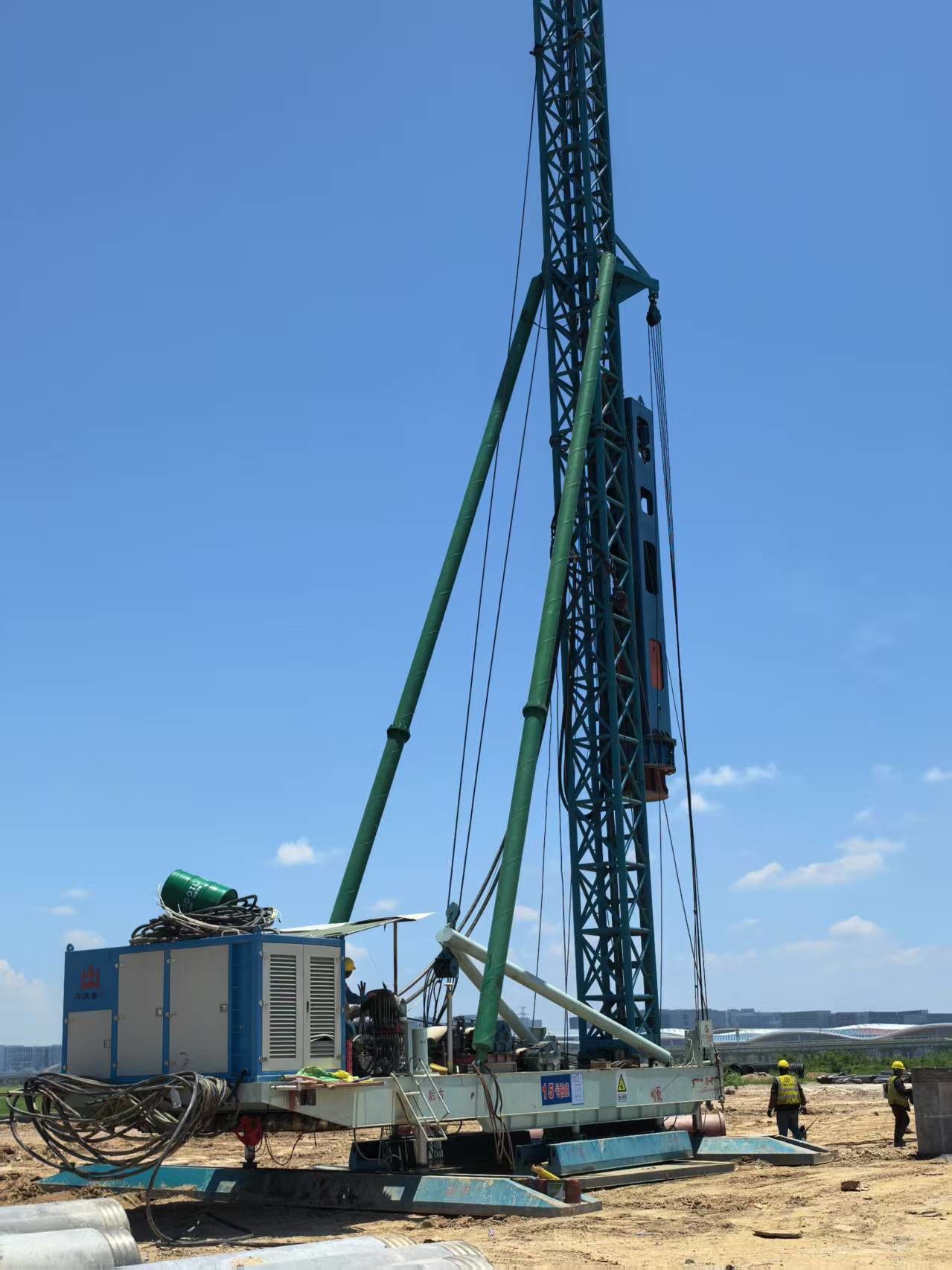

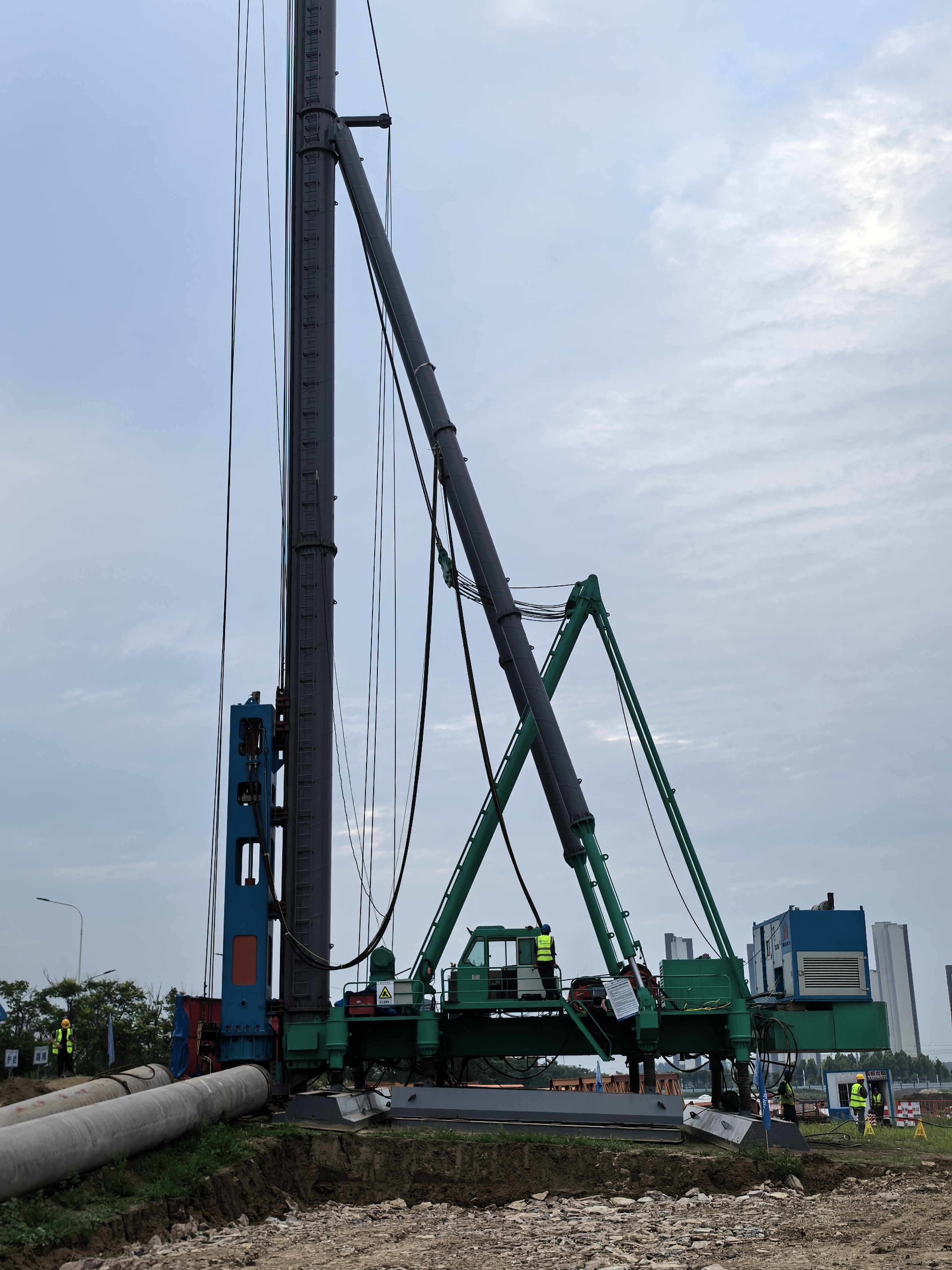

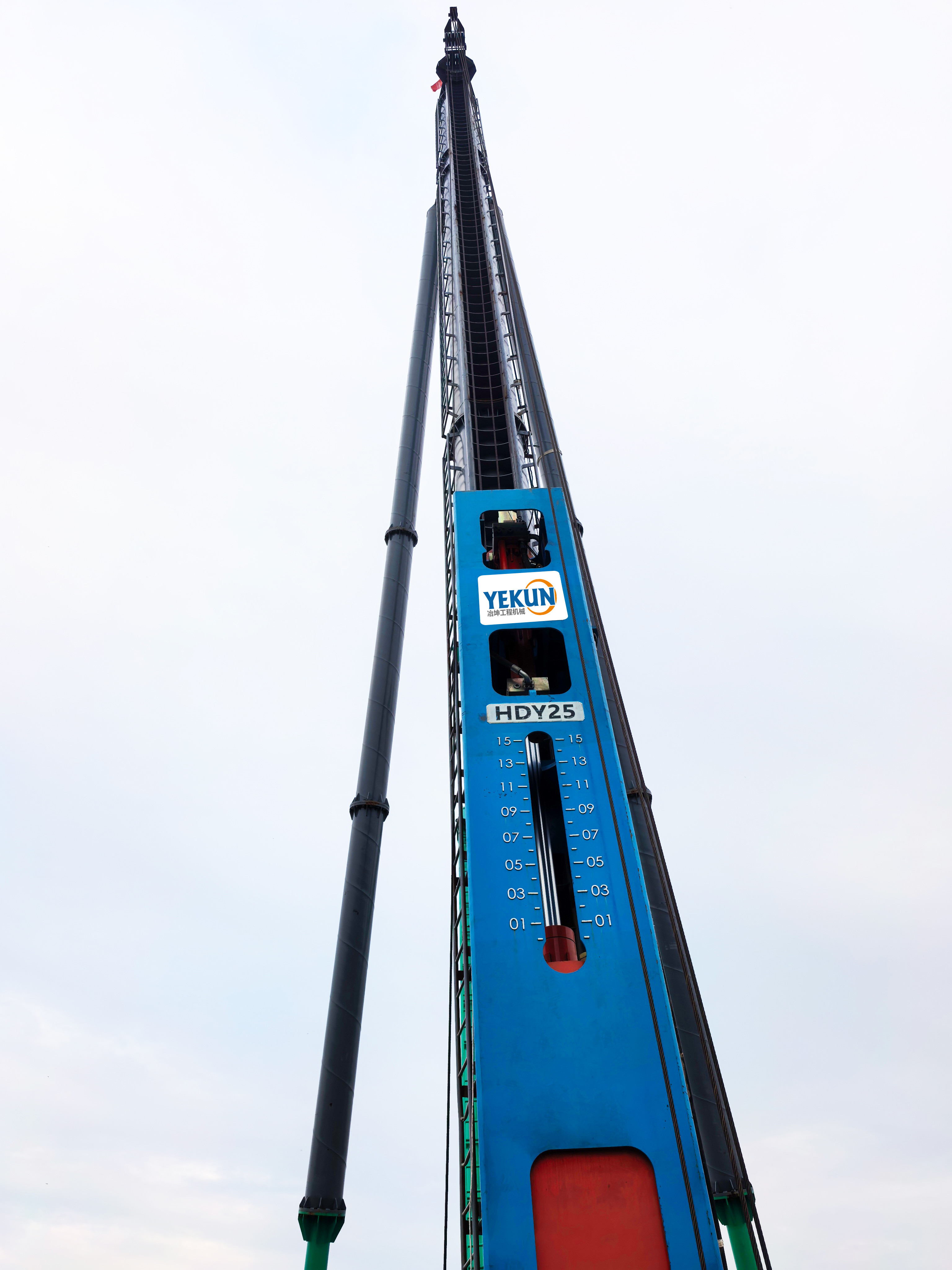

HDY25 المطرقة الهيدروليكية للضرب

  • HDY25 Hydraulic Impact Pile Driving Hammer
  • HDY25 Hydraulic Impact Pile Driving Hammer
  • HDY25 Hydraulic Impact Pile Driving Hammer
  • HDY25 Hydraulic Impact Pile Driving Hammer
  • HDY25 Hydraulic Impact Pile Driving Hammer
مكان المنشأ الصين
اسم العلامة التجارية YEKUN
إصدار الشهادات ISO 9001:2015
رقم الموديل HDY25
الحد الأدنى لكمية 1 مجموعة
الأسعار قابل للتفاوض
تفاصيل التغليف FCL
وقت التسليم 7-20 يومًا
شروط الدفع T/T ， L/C ، Western Union
القدرة على العرض 20 مجموعة / شهر

اتصل بي للحصول على عينات مجانية وكوبونات.

ال WhatsApp:0086 18588475571

ويتشات: 0086 18588475571

سكايب: sales10@aixton.com

إذا كان لديك أي قلق ، فنحن نقدم مساعدة عبر الإنترنت على مدار 24 ساعة.

x
تفاصيل المنتج
اترك رسالة
منتوج وصف

الخصائص:

المطرقة الهيدروليكية من سلسلة HDY ، التي تتطابق مع محطات الطاقة من سلسلة E و D ، هي أحدث معدات بناء الأساسات الموفرة للطاقة وصديقة للبيئة التي طورتها شركتنا.يتبنى العديد من تقنيات التحكم الهيدروليكية والكهربائية المتقدمة، مع خصائص مثل ضوضاء منخفضة، لا تلوث، وكفاءة عالية وتوفير الطاقة، والسلامة والموثوقية، وسهولة التشغيل.مناسبة لتمهيد بناء أسطوانات الأنابيب الجاهزة والأسطوانات الصلبة مع ظروف ومتطلبات جيولوجية مختلفة، محطة الطاقة D550 يمكن أيضا أن تتطابق مع مطرقات الاهتزاز للبناء، مما يجعلها جيل جديد مثالي من آلات التراكم.


يحتوي النظام الهيدروليكي على كفاءة عالية ، مع تيار عمل اسمي يبلغ حوالي 200 ~ 250A ، ويمكن تجهيزه بـ 120 ~ 150 كابل ألومنيوم مربع.
يحتوي الكابل على مساحة مقطع عرضية صغيرة وخفيفة الوزن ، مما يقلل إلى حد كبير من كثافة عمل العمال. يتم تجهيز مطرقة HDY25 الهيدروليكية بمحرك ديزل Dongfeng Cummins QSZ13-C550 ،مضخات ريكسروث A11VLO260 المضخة ومضخة باركر T67DB مزدوجة الشفرات متصلة في سلسلة لتشكيل مجموعة مضخة، توفير الطاقة الزائدة للبناء
اعتماداً على مضخة زيت ريكسروث الرئيسية العالمية ذات العلامة التجارية الأولى والصمام ، مع استقرار جيد وموثوقية عالية وكفاءة عالية وتوفير الطاقة ؛
اعتمادا على العلامة التجارية الدولية من الدرجة الأولى هيديكي فلتر عودة النفط، مع ارتفاع معدل تدفق، ودقة تصفية عالية، وانخفاض مقاومة عودة النفط، فإنه يمكن
تحسين نظافة زيت النظام بفعالية، والحد من معدل فشل المعدات، وتطويل عمر الخدمة للمعدات.
تستخدم الأسطوانة الهيدروليكية لمحرك الكومة أغطية العلامة التجارية العالمية من الدرجة الأولى Trelleborg ، والتي لديها معدل فشل منخفض وكفاءة عالية وعمر خدمة طويل.
اعتمادا على طاقة عالية ثلاثة في واحد الباردة النفط، مقترنة مع جهاز تحكم درجة الحرارة للسيطرة بدقة على درجة حرارة النفط،يحل تماما مشكلة ارتفاع درجة حرارة النفط في القيادة الهيدروليكية الكومة، يحسن بكثير من كفاءة قيادة الكومة، ويمدد بشكل فعال عمر الخدمة من الأختام والزيت الهيدروليكي؛
تستخدم محطة توليد الكهرباء خزان وقود عالي المستوى وتصميم التهوية القسرية الداخلية لتحسين امتصاص مضخة الزيت ومحرك مضخة الزيت أو الخزانة الكهربائية أو تبديد حرارة المحرك.

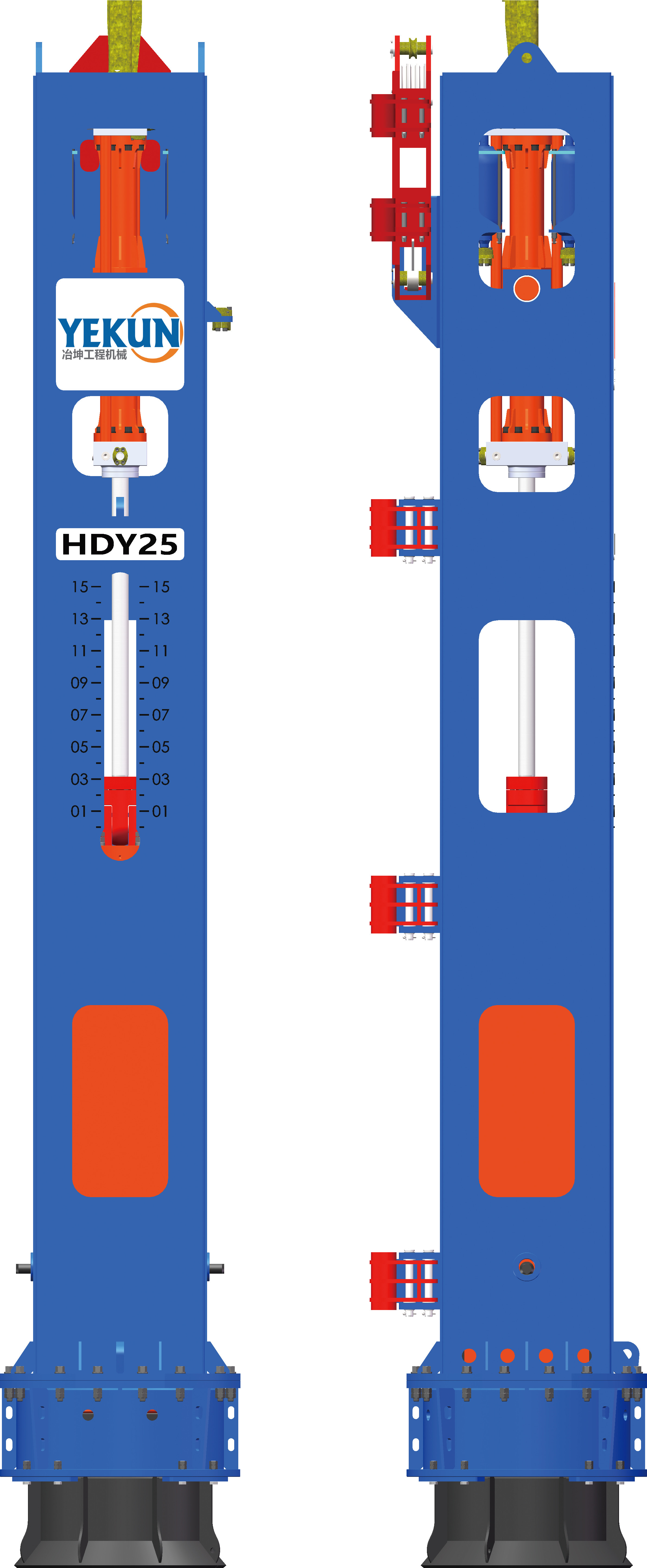

البنية الرئيسية والمظهر:

المطرقة الهيدروليكية من سلسلة HDY تتكون من أجزاء ميكانيكية ونظام هيدروليكي ونظام كهربائي. الجزء الميكانيكي هو الجسم الرئيسي للمطرقة الهيدروليكية ،الذي يقوم بعمل خارجي على المطرقةالنظام الهيدروليكي هو مصدر الطاقة للمطرقة الهيدروليكية، في حين أن النظام الكهربائي هو مدخل الطاقة ومركز التحكم في النظام الهيدروليكي.

يتكون الجزء الميكانيكي من مجموعة قاعدة المطرقة ، مجموعة جسم المطرقة ، مجموعة أسطوانة الزيت ، غطاء العجلة العلوي ، غطاء العجلة السفلي ، وسادة المطرقة ، حلقة عجلة العجلة ، جهاز الهبوط ، إلخ.يتم استخدام عربة الهبوط للصعود والنزول من المطرقات الهيدروليكيةجسم المطرقة هو جسم الدعم للجزء الميكانيكي بأكمله ، يستخدم لدعم أسطوانة الزيت ومركز المطرقة ؛ يتم تثبيت غطاء العجلة العلوي في الجزء السفلي من جسم المطرقة ،ويقع الغطاء السفلي داخل الغطاء العلوي لدعم غطاء الأنابيب ونقل قوة الاصطدام؛ يتم تركيب وسادة المطرقة وحلقة عازلة غطاء القماش على غطاء القماش السفلي لتحقيق نقل الطاقة بين جوهر المطرقة وعبء الأنابيب. The oil cylinder assembly of the hydraulic hammer achieves the lifting of the oil cylinder piston and the acceleration of gravity through the opening and closing of the plug-in valve installed on the valve block of the oil cylinderيتم التحكم في افتتاح وإغلاق صمام القفل بواسطة صمام السولينويد وصمام التسلسل المثبت على كتلة صمام أسطوانة الزيت.
يتكون النظام الهيدروليكي بشكل رئيسي من محطة طاقة، أنابيب النفط، أسطوانات النفط، الخ.
يتكون النظام الكهربائي أساسا من أربعة أجزاء: جهاز التحكم، صندوق التحكم الإلكتروني، أجهزة الاستشعار، والمحرك.


معايير المنتج:

النموذج الوحدة HDY5 HDY8 HDY10 HDY12 HDY14 HDY16 HDY18 HDY20 HDY22 HDY25
الطاقة القصوى KN.m 60 120 150 180 210 240 270 300 330 375
الحد الأقصى للسرعة
جوهر المطرقة		 ملم 1200 1500 1500 1500 1500 1500 1500 1500 1500 1500
تردد الضربة bpm bpm 30-80 30-80 30-80 30-80 30-80 30-80 30-80 20-70 20-70 20-70
وزن الجسم المتحرك كيلوغرام 5000 8000 10000 12000 14000 16000 18000 20000 22000 25000
الطول الإجمالي A ملم 5930 6230 6750 7270 7670 7670 8020 7920 8220 8620
الطول الإجمالي B ملم 6960 7260 7760 8430 8830 8830 9180 9080 9380 9780
عرض الأمام والخلف C ملم 1400 1520 1520 1460 1460 1490 1490 1720 1720 1720
عرض اليسار واليمين D ملم 1140 1260 1260 1260 1260 1260 1260 1500 1500 1500
وزن المطرقة الهيدروليكية كيلوغرام 9450 12650 15200 20200 22600 24650 27100 32350 34680 38000
وزن معدات الهبوط كيلوغرام 200 200 500 500 650 650 650 870 870 870
