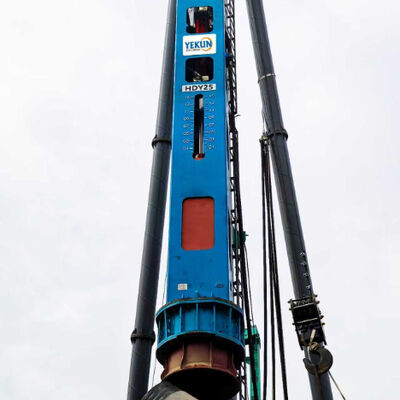

مطرقة تأثير هيدروليكية مع وحدة صمام دمج عالية التدفق ومجموعة صمام التحكم المتكاملة HDY25 للترسانة الثقيلة

المطرقة الصدمية الهيدروليكية HDY25 هي النموذج الرئيسي في سلسلة HDY لدينا، والمصممة لمشاريع الخوازيق الأكثر تطلبًا في جميع أنحاء جنوب شرق آسيا، والهند، وروسيا. بفضل طاقة الضرب القصوى البالغة 375 كيلو نيوتن متر، وجسم الضرب الذي يبلغ وزنه 25000 كجم، والابتكارات الهيدروليكية المتقدمة، يوفر HDY25 إنتاجية لا مثيل لها. تشتمل هذه الآلة على خمسة إنجازات هندسية رئيسية: وحدة صمام دمج عالي التدفق، ومجموعة صمام تحكم متكاملة، ومحمل التشحيم الذاتي، وصيانة منخفضة، والتحكم الدقيق في تحديد المواقع، وتصميم منخفض تكلفة الصيانة. تضمن هذه الميزات معًا التشغيل الموثوق به في الظروف المناخية القاسية - بدءًا من الحرارة الاستوائية وحتى الصقيع السيبيري.

يتم تشغيل HDY25 بواسطة مجموعة مضخات فريدة من نوعها: مضختان بمكبس محوري متغير الإزاحة Rexroth A11VLO260 بالإضافة إلى مضخة ريشة مزدوجة Parker T67DB متصلة على التوالي. تجمع وحدة صمام الدمج عالي التدفق بذكاء بين مخرجات المضخات الثلاثة خلال مرحلة الرفع من دورة المطرقة. تقوم وحدة الصمام هذه بتوجيه ما يصل إلى 900 لتر/دقيقة (من محطة الطاقة D550) إلى الأسطوانة، مما يؤدي إلى رفع المكبس الذي يبلغ وزنه 25 طنًا بسرعة. أثناء مرحلة السقوط، تعمل وحدة صمام الدمج عالي التدفق على تقليل التدفق لتوفير الطاقة ومنع ارتفاع درجة الحرارة. والنتيجة هي زمن دورة أسرع بنسبة 25% مقارنة بالمطارق التقليدية ذات المضخة الواحدة، مما يترجم مباشرة إلى المزيد من الأكوام المدفوعة في كل نوبة عمل.

في قلب الدائرة الهيدروليكية لـ HDY25 توجد مجموعة صمام التحكم المتكامل المثبتة مباشرة على كتلة الأسطوانة. يضم هذا التجميع صمامات الخرطوشة، وصمامات الملف اللولبي، وصمامات التسلسل في مشعب مدمج. تعمل مجموعة صمام التحكم المتكامل على التخلص من الخراطيم الخارجية ونقاط التسرب المحتملة. عندما يتلقى صمام الملف اللولبي إشارة كهربائية من وحدة التحكم، يفتح صمام الخرطوشة على الفور، مما يسمح للمكبس بالتسارع تحت الجاذبية والضغط العالي للزيت. ويضمن الصمام التسلسلي اكتمال مرحلة الرفع بالكامل قبل بدء عملية الإسقاط. تقلل مجموعة صمام التحكم المتكامل وقت الاستجابة إلى أقل من 50 مللي ثانية، مما يمنح المشغل تحكمًا دقيقًا في كل ضربة.

يعمل HDY25 في البيئات المتربة والموحلة والكاشطة. لمكافحة التآكل، تم تجهيز موجهات قلب المطرقة بمكونات ذات تشحيم ذاتي ومحمل منخفض الصيانة. هذه المحامل مصنوعة من البرونز عالي القوة المشرب بمواد التشحيم الصلبة. على عكس المحامل التقليدية المشحمة، فإن تصميم محامل التشحيم الذاتي منخفض الصيانة لا يتطلب أي تشحيم يومي. إنه يتحمل الأحمال عالية التأثير وتقلبات درجات الحرارة دون الاستيلاء. تُظهر البيانات الميدانية من مقاولي الأساسات الروس أن محامل التشحيم الذاتي منخفضة الصيانة تعمل على إطالة عمر خدمة الدليل بنسبة 300% وتقليل وقت الصيانة الروتينية بنسبة 80%. بالنسبة لمشاريع جنوب شرق آسيا ذات الرطوبة العالية والطمي الكاشط، فإن هذه الميزة تغير قواعد اللعبة.

لا تتطلب الخوازيق الحديثة القوة فحسب، بل تتطلب الدقة أيضًا. يتميز HDY25 بالتحكم الدقيق في تحديد المواقع المدمج في النظام الكهربائي. تتلقى وحدة التحكم تعليقات في الوقت الفعلي من مستشعرات السكتة الدماغية الموجودة على الأسطوانة. تقوم خوارزمية التحكم المؤازرة في تحديد المواقع بدقة بضبط توقيت صمام الملف اللولبي لتنظيم طول شوط المكبس بدقة تبلغ ±5 مم. يمكن للمشغلين ضبط ضربة معينة عبر لوحة التحكم - على سبيل المثال، ضربة أقصر لضربات نهائية دقيقة أو ضربة كاملة بطول 1500 مم للحصول على أقصى قدر من الطاقة. يعمل هذا التحكم الدقيق في تحديد المواقع على منع تلف رأس الوبر، ويقلل من هدر المواد، ويضمن المحاذاة الرأسية حتى على الأرض المنحدرة. وفي مؤسسات الجسور الهندية أو المشاريع الشاهقة في إندونيسيا، فإن هذا المستوى من السيطرة لا يقدر بثمن.

يتم تحديد كل مكون من مكونات HDY25 لتقليل النفقات طويلة المدى. يبدأ التصميم منخفض تكلفة الصيانة بأجزاء مثبتة عالميًا: موانع تسرب أسطوانة Trelleborg (عمر الخدمة أكثر من 5000 ساعة)، ومرشحات العودة Hedrick (ترشيح مطلق 10 ميكرومتر)، ومضخات Rexroth (تم اختبارها لمدة 10000 ساعة). يشتمل التصميم منخفض تكلفة الصيانة أيضًا على مبرد زيت ثلاثي في ​​واحد كبير السعة مزود بتحكم ثرموستاتي، مما يحافظ على درجة حرارة الزيت الهيدروليكي أقل من 65 درجة مئوية حتى في الظروف المحيطة التي تبلغ 45 درجة مئوية - ويعني الزيت المبرد عمرًا أطول للمضخة والختم. تتميز محطة الطاقة بخزان وقود مرتفع وتهوية داخلية قسرية، مما يقلل من تجويف المضخة والإجهاد الحراري للمحرك. بشكل عام، يقلل التصميم منخفض تكلفة الصيانة من تكاليف الصيانة السنوية بنسبة تقدر بـ 35% مقارنة بالمطارق الهيدروليكية المنافسة.

بالنسبة لجنوب شرق آسيا (إندونيسيا وتايلاند وفيتنام والفلبين):

• محامل التشحيم الذاتي منخفضة الصيانة تتعامل مع الرطوبة العالية والتربة الكاشطة دون تشحيم يومي.

• توفر وحدة صمام الدمج عالية التدفق دورة سريعة لتراكم الأرض الناعمة.

• يعمل التصميم ذو تكلفة الصيانة المنخفضة على تقليل وقت التوقف عن العمل في الجزر النائية حيث تكون الخدمة نادرة.

بالنسبة للهند:

• يضمن التحكم الدقيق في تحديد المواقع سلامة الوبر في التربة القطنية السوداء المتنوعة والطبقات الصخرية.

• توفر مجموعة صمامات التحكم المتكاملة تحويلاً موثوقًا به حتى مع تقلبات الطاقة.

• يعمل التصميم ذو تكلفة الصيانة المنخفضة على تقليل تكاليف التشغيل للمقاولين الحساسين للسعر.

بالنسبة لروسيا:

• يتم إجراء صيانة منخفضة لمحمل التشحيم الذاتي عند درجات حرارة أقل من الصفر دون سماكة الشحوم.

• تحافظ وحدة صمام الدمج عالية التدفق على كثافة الطاقة في الأرض المجمدة الثقيلة.

• البناء القوي مع أختام Trelleborg يمنع التسربات الباردة.

س 1: كيف تختلف وحدة صمام الدمج عالي التدفق عن نظام دمج تدفق المضخة المزدوج؟
ج: تجمع وحدة صمام الدمج عالي التدفق بين ثلاثة مصادر للمضخة (مكبسين محوريين + مضخة ريشة واحدة) في تيار تدفق واحد محسن، بينما يدمج نظام المضخة المزدوجة اثنين فقط. وهذا يمنح HDY25 ذروة تدفق أعلى – 900 لتر/دقيقة – لرفع المكبس بشكل أسرع.

س 2: ما الذي يجعل مجموعة صمامات التحكم المتكاملة أكثر موثوقية من كتل الصمامات التقليدية؟
ج: إنه يلغي الأنابيب الخارجية، ويقلل من انخفاض الضغط، ويركز صمامات الملف اللولبي والخرطوشة على مشعب واحد. اتصالات أقل تعني تسربات أقل واستجابة أسرع.

س 3: هل أحتاج إلى أدوات خاصة لخدمة محامل التشحيم الذاتي منخفضة الصيانة؟
ج: لا، هذه المحامل لا تتطلب أدوات تشحيم. التفتيش مرئي أثناء عمليات الفحص الروتينية. فترات الاستبدال عادة ما تكون 4000-5000 ساعة.

س 4: هل يمكن للتحكم الدقيق في تحديد المواقع تعويض الأرض غير المستوية؟
ج: نعم. يسمح النظام للمشغل بضبط شوط مخفض لضربات المحاذاة الأولية. يوفر مستشعر السكتة الدماغية ردود فعل مغلقة للحفاظ على طاقة التأثير المتسقة.

س5: كيف يؤثر التصميم ذو تكلفة الصيانة المنخفضة على الضمان وتوافر الأجزاء؟
ج: نقوم بتخزين جميع المكونات الرئيسية (الأختام والمرشحات والمضخات والصمامات) في المستودعات الإقليمية في سنغافورة ومومباي وموسكو. الضمان القياسي هو 12 شهرًا أو 2000 ساعة.

توفر المطرقة التصادمية الهيدروليكية HDY25 أداءً رائدًا في فئتها من خلال وحدة صمام الدمج عالية التدفق، ومجموعة صمام التحكم المتكاملة، ومحمل التشحيم الذاتي، وصيانة منخفضة، والتحكم الدقيق في تحديد المواقع، وتصميم منخفض تكلفة الصيانة. سواء كنت تقوم بتركيب أكوام من الأنابيب الفولاذية في مصنع بتروكيماويات روسي، أو أكوام خرسانية مسبقة الصب في توسعة مترو هندية، أو أساسات أكوام كهروضوئية في مزرعة للطاقة الشمسية التايلاندية، فإن HDY25 يوفر القوة والدقة والاقتصاد الذي تحتاجه. اتصل بنا للحصول على توصيات خاصة بالموقع وعروض أسعار تنافسية.
