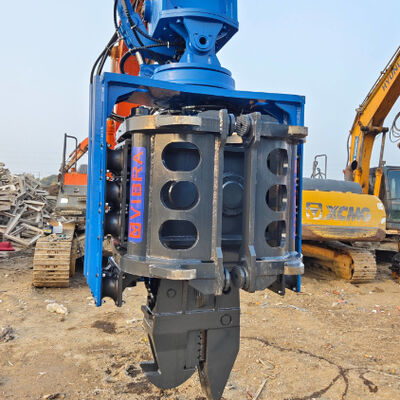

محرك كومة الخروج من الاهتزازات عالية التردد نظام دمج تدفق المضخة المزدوج ونظام تغيير الأدوات السريع للحفر 32-40t

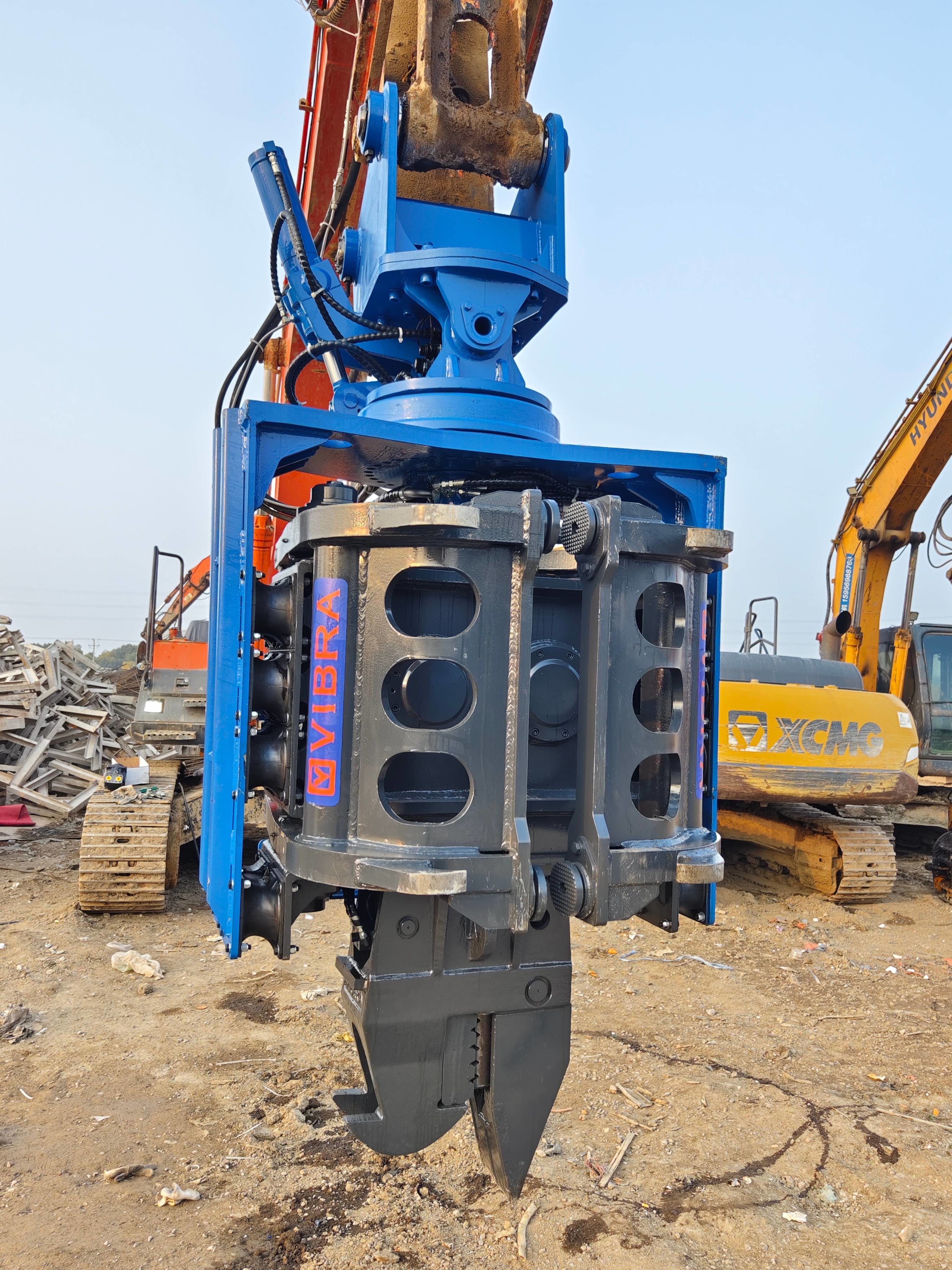

إن مطرقة الخوازيق ذات المقبض الجانبي SV400 عبارة عن مطرقة اهتزازية هيدروليكية ملحقة تم تصميمها للحفارات القياسية بوزن 32 إلى 40 طنًا. فهو يجمع بين مخرجات الاهتزاز عالية التردد، والإدارة الهيدروليكية المتقدمة، ونظام التغيير السريع للأدوات لتوفير إنتاجية استثنائية في أساسات الجسور، وتعديلات المصانع، والأساسات الكهروضوئية، ومشاريع البنية التحتية الحضرية في جميع أنحاء جنوب شرق آسيا، والهند، وروسيا. على عكس منصات الخوازيق الضخمة المصنوعة من الرصاص، يعمل SV400 في ظروف ارتفاع منخفضة للغاية مع الحفاظ على دوران كامل بزاوية 360 درجة وإمالة ثنائية الاتجاه بمقدار ±30 درجة.

1.خرج اهتزاز عالي التردد
يوفر SV400 مخرج اهتزاز عالي التردد قابل للتعديل من 2300 إلى 5000 دورة في الدقيقة. في النطاق العلوي، يقلل التحميل الدوري السريع بشكل فعال من احتكاك الجلد في التربة الحبيبية والرمل والطين الخفيف - وهو أمر شائع في دلتا نهر ميكونغ وشمال الهند وغرب روسيا. يقلل التردد العالي أيضًا من اهتزاز الأرض الجانبي، مما يجعله أكثر أمانًا للركائز المجاورة للهياكل القائمة. بفضل قوة طرد مركزي قصوى تبلغ 656 كيلو نيوتن، يقوم SV400 بدفع واستخراج أكوام صفائح الفولاذ، والعوارض H، وأكوام الأنابيب بشكل أسرع من المطارق القياسية منخفضة التردد.

2.نظام دمج تدفق المضخة المزدوجة
للحفاظ على التشغيل عالي التردد دون تجويع الرأس الاهتزازي، تم تجهيز SV400 بنظام دمج تدفق المضخة المزدوج. ويتطلب ذلك تدفقًا هيدروليكيًا يتراوح بين 280 إلى 360 لترًا/الدقيقة - ويتم تحقيقه عادةً من خلال الجمع بين المضخة الرئيسية والمضخة الثانوية على حاملة سعة 32 إلى 40 طنًا. يقوم صمام الدمج تلقائيًا بموازنة التدفق والضغط، مما يضمن دورانًا غريب الأطوار مستقرًا حتى عندما يعمل محرك الحفار عند عدد دورات متغير في الدقيقة. وهذا يُترجم إلى قوة دافعة متسقة، وأوقات دورات يمكن التنبؤ بها، وانخفاض استهلاك الوقود لكل كومة.

3.مجموعة صمامات التحكم المتكاملة
تعمل مجموعة صمامات التحكم المتكاملة على دمج جميع الصمامات الاتجاهية والتناسبية وصمامات التنفيس في مشعب واحد مدمج. يزيل هذا التصميم العشرات من وصلات الخراطيم ونقاط التسرب المحتملة. من الكابينة، يمكن للمشغل أن يعدل بدقة قوة المشبك الجانبي (465 كيلو نيوتن)، وقوة المشبك السفلي (520 كيلو نيوتن)، وسرعة الدوران، وزاوية الميل. تم تبسيط عملية الصيانة بشكل كبير: تتيح مجموعة الصمامات المفردة المزودة بمنافذ تشخيصية للفني فحص الضغوط أو استبدال خرطوشة معيبة في أقل من 30 دقيقة - وهي ميزة بالغة الأهمية لمواقع العمل البعيدة في سيبيريا أو ريف الهند أو الأرخبيل الإندونيسي.

4.عملية صديقة للبيئة منخفضة الضوضاء
على الرغم من قوته، فقد تم تصميم SV400 لتشغيل صديق للبيئة منخفض الضوضاء. إن الجمع بين العمود اللامركزي المتوازن جيدًا، وأقواس التثبيت المخففة للاهتزاز، ووظيفة التشغيل الناعم لصمام التحكم المدمج، يحافظ على الضوضاء الخارجية أقل من 85 ديسيبل (A) على مسافة 7 أمتار أثناء القيادة العادية. وهذا يتوافق مع حدود البناء أثناء النهار في المناطق ذات الكثافة السكانية العالية مثل دلهي ومدينة هوشي منه وموسكو. كما يقلل انخفاض مستوى الضجيج من الشكاوى المقدمة من المجتمعات المجاورة ويساعد المقاولين على الامتثال لشهادات المباني الخضراء.

5.نظام التغيير السريع للأداة
يتميز SV400 بنظام تغيير سريع للأداة - واجهة مقعد قياسية قابلة للاستبدال تقبل مجموعات فكية مختلفة بدون لحام أو تفكيك معقد. يستغرق التحول من أكوام صفائح الفولاذ إلى أكوام من الصلب أو الأنابيب الدائرية على شكل H أقل من 10 دقائق. يعمل المشبك الجانبي والمشبك السفلي معًا لتثبيت أي شكل كومة بشكل آمن، مما يلغي الحاجة إلى رافعة منفصلة أو حبال رفع. يعد هذا التنوع لا يقدر بثمن بالنسبة للمقاولين الذين يتعاملون مع أنواع الخوازيق المختلطة في نفس الموقع، مثل شبكات الأساس التي تجمع بين العوارض H والأكوام الأنبوبية.

• الهند: يتفوق ناتج الاهتزاز عالي التردد في التربة الغرينية في سهل نهر الغانج وتربة القطن السوداء. تساعد عملية التشغيل الصديقة للبيئة منخفضة الضوضاء على تلبية قيود ساعات البناء البلدية في مدن مثل مومباي وبنغالور.

• جنوب شرق آسيا: رطوبة عالية وأمطار - مجموعة صمام التحكم المتكامل محكمة الغلق بمعيار IP65. يحافظ نظام دمج تدفق المضخة المزدوج على الأداء حتى عندما تؤدي الحرارة الاستوائية إلى تثبيط محرك الحفار.

• روسيا: بالنسبة للمشاريع الشتوية التي تصل درجة حرارتها إلى -25 درجة مئوية، نقوم بتوريد السوائل الهيدروليكية ذات درجة الحرارة المنخفضة وأغطية الصمامات المُدفأة. يسمح نظام التغيير السريع للأداة للمشغلين بالتبديل بين أنواع الأكوام دون إزالة القفازات السميكة أو استخدام أدوات خاصة.
