محرك كومة ذو قبضة جانبية مع دوران مستمر كامل بزاوية 360 درجة ورأس قيادة مائل ثنائي الاتجاه - SV400 للمواقع ذات الإرتفاع المنخفض

موصل القاعدة الجانبية SV400 هو مطرقة هيدروليكية هزة متخصصة مصممة لحل أصعب مشاكل الوصول في بناء الأساس.على عكس أجهزة الرصيف التقليدية التي تتطلب أعمدة عالية وشعاعًا واسعًا، يتم تركيب SV400 مباشرة على حفرة قياسية بطول 32-40 طناً. مع الحد الأدنى من التعديلات، تصبح حفرتك آلة تراكم متنقلة للغاية.SV400 يحتوي على 360 درجة كاملة الدوران المستمر، رأس القيادة الميل ثنائي الاتجاه، القدرة على تشغيل غرفة رأس منخفضة، والبنية المدمجة تصميم المساحات المغلقة.بين بنايتين، أو في ممر خدمة مزدحمة، SV400 يوفر تحديد التراكم دون كسر الميزانية.

عادة ما يكون للمطرقات الجانبية التقليدية زوايا تذبذب محدودة ، مما يجبر المشغلين على إعادة وضع الناقل مرارًا وتكرارًا. يلغي SV400 هذه عدم الكفاءة مع دوران مستمر كامل 360 درجة.باستخدام محرك الدوران الهيدروليكي عالي الدوران المدمج في دعامة الاتصال ، يمكن للمطرقة الدوران بلا نهاية في أي من الاتجاهين.هذا التناوب المستمر 360 درجة كاملة يسمح للمشغل لمواءمة كومة إلى أي توجيهويمكن أن يضع SV400 الألواح بدقة مليمترية دون تحريك المسارات.لمشاريع تعديل الجسور الروسية أو توسيعات محطات المترو في الهند حيث المساحة مكلفة، 360 درجة كاملة الدوران المستمر يقلل من وقت وضع أكثر من النصف.

العمل على أرض غير مستوية أو أسطح منحدرة غالباً ما يضعف عمود العمود.رأس القيادة الميل ثنائي الاتجاه SV400 ‬ يوفر ± 30 درجة من الانحناء في محورين عموديين (من اليسار إلى اليمين ومن الأمام إلى الأمام)يستخدم رأس القيادة الميل ثنائي الاتجاه أسطوانات هيدروليكية ثنائية ثقيلة التي تقوم بتعديل زاوية مجموعة المشبك بشكل مستقل.يمكن للمشغلين إمالة كومة إلى عمودية تماما حتى عندما يتم ركن الحفار على منحدر 15 درجةبالنسبة لبناء السدود البحرية في جنوب شرق آسيا أو أعمال الأساس الجبلية في الهند ، يضمن هذا الرأس القيادي الميل الثنائي الاتجاه أن الألواح القيادة تلبي التسامحات العمودية الصارمة (عادة 1: 100).وظيفة الانحناء يساعد أيضا على استخراج أكوام التي استقرّت في زاوية.

تحدث العديد من مشاريع التراكم تحت العقبات العلوية: أسطح المصانع، سطح الجسور، خطوط الكهرباء، أو هياكل وقوف السيارات.تم تصميم SV400 لقدرة التشغيل منخفضة غرفة الرأس مع ارتفاع إجمالي من 3056 ملم فقط (بما في ذلك الاتصال والشفرة)عندما يتم تركيبها على الحفرة، يمكن أن تعمل هذه التركيبة في مساحات صافية منخفضة تصل إلى 4.5 متر. القدرة على تشغيل مساحة الرأس المنخفضة تأتي من ميزتين للتصميم:المجموعة العمودية المدمجة لوحدة الاهتزازثانياً، القدرة على استخدام القيود السفلية بدلاً من القيادة العليا. يحتوي SV400 على كل من القيود الجانبية وقيود السفلية.يمكن للمشغل رفع الكومة باستخدام المشبك السفليهذه القدرة على تشغيل مساحة رأس منخفضة تجعل من SV400 الخيار المفضلومشاريع توسيع المصانع في روسيا وجنوب شرق آسيا.

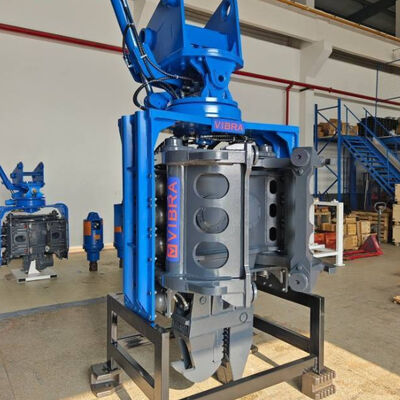

قياسات SV400 فقط 1400 ملم (L) × 1315 ملم (W) × 3056 ملم (H)يتم تحقيق الهيكل المدمج في المساحات المحاصرة عن طريق دمج محرك الدوران، أسطوانات الانحناء ، والضغط الهيدروليكي في غطاء واحد أحادي الكتلة. على الرغم من حجمها الصغير ، يوفر SV400 قوة طرد مركزي تبلغ 656 كيلونوتر وحركة غريبة تبلغ 6.6 كيلوجرام ،مع نطاق سرعة 2300~5000 دورة في الدقيقة. هذه الهيكل المدمج المساحات المحدودة لا يضحي الأداء. يمكنك القيادة أو استخراج الصلب الصفائح الصلبة، H-piles (حتى 400 ملم فلانج) ،وأعمدة الأنابيب الدائرية (حتى قطرها 600 مم) في التربة المتوسطة إلى الصلبةبالنسبة لمواقع العمل في المراكز الحضرية الكثيفة في الهند أو موانئ الجزر الإندونيسية ذات المناطق المحدودة ، فإن الأبعاد المدمجة لـ SV400 تعني أنه يمكنك المناورة من خلال البوابات الضيقة والعمل في الزقاقات.

جنوب شرق آسيا (تايلاند، فيتنام، الفلبين، إندونيسيا):

• قدرة تشغيل غرفة الرأس المنخفضة تسمح بالتراكم تحت الرافعات الجوية الحالية في المصانع.

• هيكل مضغوط مساحات محدودة تناسب داخل ساحات حاويات الشحن ومساحات مصفاة ضيقة.

• التناوب المستمر الكامل 360 درجة يسرع من تجميع كومة الأوراق للحواجز الفيضانات.

الهند:

• رأس القيادة الميل ثنائي الاتجاه يضمن أعمدة عمودية على ضفاف النهر المنحدرة ومستنقع الطرق.

• محرك القيود الجانبي يزيل الحاجة إلى أجهزة تحميل مخصصة استخدم حفارة 35 طن

• قدرة التشغيل منخفضة غرفة الرأس تمكن التراكم داخل الطوابق السفلية للمباني القائمة.

روسيا:

• الدوران المستمر الكامل 360 درجة يعمل في ظروف تحت الصفر مع أغطية مقاومة للبرد.

• الهيكل المدمج المساحات المقيدة تسمح بالنقل على الشاحنات السطحية القياسية.

• العصا القاعية القوية تتعامل مع التجميد بدون ضرر.

س1: هل يتطلب SV400 علامة تجارية خاصة للحفر؟
ج: لا. يتناسب SV400 مع أي حفرة قياسية 32 ′′ 40 طن مع مقبل سريع أو اتصال دبوس. نحن نقدم دعامات محولات للعلامات التجارية الرئيسية (دون تسمية العلامات التجارية المحددة).

س2: كيف تعمل قدرة تشغيل مساحة الرأس المنخفضة مع الضغط الجانبي؟
الجواب: بالنسبة للمساحة المنخفضة جدًا ، استخدم المقبض السفلي لرفع وتشغيل الكومة. تبقى المطرقة تحت قمة الكومة. يتم استخدام المقبضات الجانبية للقيادة التقليدية عندما تسمح مساحة الرأس.

س3: هل يمكنني التبديل بين أنواع مختلفة من الكوم بسرعة؟
ج: نعم. يحتوي نظام المشبك على إدخالات قياسية قابلة للاستبدال. يستغرق التغيير من كومة الأوراق إلى H-beam حوالي 10 دقائق باستخدام الأدوات اليدوية الأساسية.

السؤال 4: هل الدوران المستمر الكامل 360 درجة آمن عند ربط الأنبوبات؟
الجواب: يحتوي المجموعة الدوارة على أدلة خرطوم مدمجة ودوران هيدروليكي يمنع التواء. يمكن أيضًا ضبط مقيد دوران إذا كنت ترغب ، ولكن يتم اختبار الدوران المستمر بالكامل.

س5: ما هو صيانة رأس القيادة الميل ثنائي الاتجاهات؟
ج: زيت دبوس محور الانحناء كل 8 ساعات تشغيل. أسطوانات الانحناء لديها أغطية ترلبورغ محددة لـ -30 درجة مئوية إلى + 80 درجة مئوية. لا توجد صيانة خاصة خارج الرعاية الهيدروليكية القياسية.

السؤال 6: هل يمكن لـ SV400 استخراج العجلات بالإضافة إلى تشغيلها؟
إجابة: بالتأكيد، مع القبضة الجانبية أو السفلية مُمسكة بقوة، عكس اتجاه المحرك الاهتزازي لتوليد سحب صعودي.مزيج من الاهتزازات و الرفع الذراع الحفار يستخرج الكتل بكفاءة.

سائق المجموعة الجانبية SV400 هو الحل النهائي للمجموعة في البيئات المقيدة.تدور مستمرة 360 درجة كاملة و رأس القيادة الميل ثنائي الاتجاه تعطيك مرونة وضع لا مثيل لهاإن قدرة التشغيل منخفضة والبنية المدمجة للمساحات المحدودة تسمح بالعمل تحت الجسور، داخل المصانع، وبين المبانيسواء كنت تقوم بتجديد مصنع صناعي روسي، بناء جسر في الهند، أو تثبيت جدران الفيضانات في جنوب شرق آسيا، SV400 يحول الحفار الخاص بك إلى آلة التراكم عالية الأداء.اتصل بنا للحصول على عرض مجموعة التثبيت وتحليل الاهتزاز الموقع المحدد.
