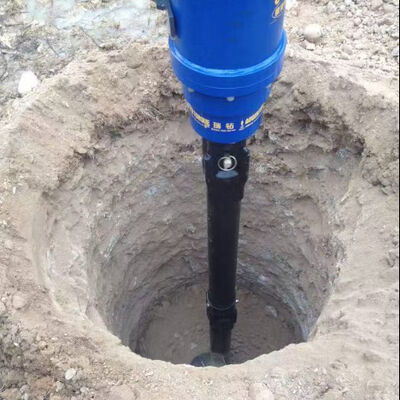

هيكل مدمج، مساحات محصورة، مثقاب أرضي | V + Earth Auger + عملية صديقة للبيئة منخفضة الضوضاء لمزارع الطاقة الشمسية

  • Compact Structure Confined Spaces Earth Auger | V+Earth Auger + Low Noise Eco Friendly Operation For Solar Farms
  • Compact Structure Confined Spaces Earth Auger | V+Earth Auger + Low Noise Eco Friendly Operation For Solar Farms
  • Compact Structure Confined Spaces Earth Auger | V+Earth Auger + Low Noise Eco Friendly Operation For Solar Farms
  • Compact Structure Confined Spaces Earth Auger | V+Earth Auger + Low Noise Eco Friendly Operation For Solar Farms
مكان المنشأ الصين
اسم العلامة التجارية AUTGER TORQUE
رقم الموديل 20000max
الحد الأدنى لكمية 1 مجموعة
الأسعار قابل للتفاوض
تفاصيل التغليف 2 تدابير بناء الثقة
وقت التسليم 7-35 يومًا
شروط الدفع تي/تي
القدرة على العرض 20 مجموعة / شهر
تفاصيل المنتج
حفارة مطابقة 13 ~ 20 نطاق عزم الدوران 16500 ~ 20500
نطاق السرعة 25 ~ 55 نطاق الضغط 8 ~ 24
نطاق التدفق 60 ~ 170 رمح الإخراج 75 مربع
وزن الوحدة 258 نموذج أنبوب الحفر S6
حجم أنبوب الحفر 120 ~ 1200
إبراز

دريل حفر أرضي بعزم دوران عالٍ للحفارات

,

دريل حفر أرضي بعمق 7 أمتار

,

آلة حفر آبار للحفارات مع ضمان
اترك رسالة
منتوج وصف
مقدمة

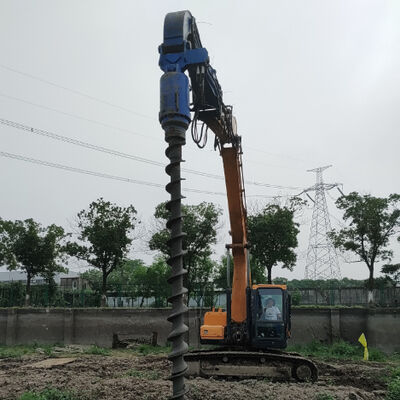

ال20000 نهو قويV+مثقاب أرضي– ملحق حفر حلزوني هيدروليكي مصمم للحفارات ذات 15-22 طن. على عكس المثاقب الميكانيكية التي تتطلب مصادر طاقة منفصلة، ​​تعمل هذه الوحدة مباشرة على النظام الهيدروليكي للحفار، مما يوفر عزم دوران عاليًا وسرعة متغيرة لحفر الثقوب بكفاءة في التربة والطين والرمل والصخور الناعمة (صلابة ≥10 ميجا باسكال). معأداء الحفر عالي الكفاءة، يحقق 20000N نطاق عزم دوران يتراوح بين 16500-20500 نيوتن متر وسرعة قابلة للتعديل من 23-55 دورة في الدقيقة، مما يتيح اختراقًا سريعًا وأوقات دورات سريعة. إنه بمثابة ممتازوحدة حفر مخصصة للأكوام الكهروضوئيةلأكوام تركيب مزرعة الطاقة الشمسية، وكذلك لأعمدة نقل الطاقة، وثقوب تثبيت الأساس، والاستكشاف الجيولوجي. الهيكل مدمج المساحات الضيقةيسمح التصميم بالتشغيل في الأماكن الضيقة - بين صفوف الألواح الشمسية الموجودة، أو داخل المحطات الفرعية، أو على طول الطرق الضيقة. يضمن محركها الهيدروليكيعملية صديقة للبيئة منخفضة الضوضاءمما يجعلها مناسبة للمناطق السكنية والمواقع الحساسة للحياة البرية والعمل الليلي. بفضل نطاق قطر الحفر الذي يتراوح بين 300 و1300 ملم (باستخدام أنبوب الحفر PA) والأعماق الاختيارية التي تصل إلى 20 مترًا، يعد 20000N هو الحل الأمثل للمقاولين عبر جنوب شرق آسيا والهند وروسيا الذين يحتاجون إلى حفر ثقب سريع ونظيف وفعال من حيث التكلفة.

الميزات والمزايا الرئيسية (دمج الكلمات الرئيسية الخمس)
ميزة الاستفادة من مشاريع الحفر

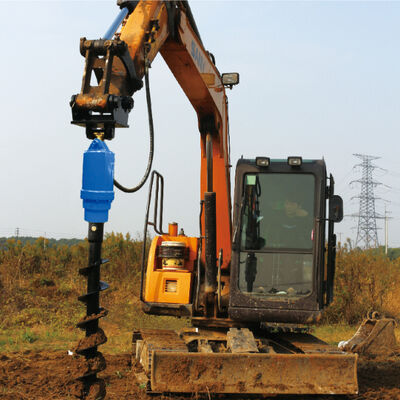

V+مثقاب أرضي مثقاب حلزوني يعمل بالطاقة الهيدروليكية يتم تركيبه مباشرة على الحفارات التي يتراوح وزنها بين 15 و22 طنًا. يستخدم النظام الهيدروليكي للجهاز المضيف - لا توجد حزمة طاقة خارجية. سهلة التركيب والتشغيل. مجموعة واسعة من أحجام أنابيب الحفر (S4، S5، S6، PA) ولقم الثقب القابلة للتبديل لأنواع التربة المختلفة.
أداء حفر عالي الكفاءة عزم دوران يصل إلى 20500 نيوتن متر ونطاق سرعة 23-55 دورة في الدقيقة (قابل للتعديل). يحفر من خلال الطين والتربة الرملية والصخور الناعمة بسرعة. تضمن سعة التدفق العالية (60-170 لتر/دقيقة) دورانًا قويًا حتى في الأراضي الصعبة. يقلل وقت الحفر بنسبة تصل إلى 40% مقارنة بالمثاقب التقليدية.
وحدة حفر مخصصة للأكوام الكهروضوئية مناسبة خصيصًا لأكوام تركيب مزرعة الطاقة الشمسية. أقطار الحفر من 300 مم إلى 1300 مم (مع أنبوب الحفر PA) - تغطي معظم متطلبات الخوازيق الكهروضوئية. يمكن أيضًا تجهيزها بامتدادات مثقبة للثقوب العميقة (حتى 20 مترًا). مثالية لمشاريع الطاقة الشمسية على نطاق المرافق.

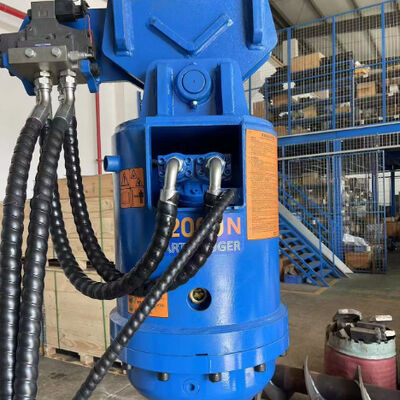

هيكل مدمج المساحات الضيقة الأبعاد الكلية: Φ460×1278 مم (رأس المثقاب) بالإضافة إلى أنبوب الحفر. يتيح المظهر الجانبي المنخفض العمل تحت العوائق المنخفضة المعلقة، أو بين الأكوام الموجودة، أو داخل ساحات المحطات الفرعية. إن قدرة الحفار على الحركة، جنبًا إلى جنب مع ضغط البريمة، تصل إلى أماكن لا تستطيع أدوات الحفر المثبتة على الشاحنة الوصول إليها.
عملية صديقة للبيئة منخفضة الضوضاء يُنتج المحرك الهيدروليكي ضوضاء أقل بكثير من المثاقب الميكانيكية التي تعمل بالديزل أو المثاقب الهوائية. يتوافق مع لوائح الضوضاء الحضرية (غالبًا أقل من 80 ديسيبل في موضع المشغل). يقلل من التلوث الضوضائي في المناطق السكنية والمستشفيات وممرات الحياة البرية - وهو شرط متزايد للحصول على شهادات المباني الخضراء.

مواصفات إضافية من الكتالوج (20000N):

  • الحفارة المطابقة: 15-22 طن

  • نطاق عزم الدوران: 16,500 – 20,500 نيوتن متر

  • نطاق السرعة: 23 - 55 دورة في الدقيقة

  • نطاق الضغط: 8 – 24 ميجا باسكال

  • نطاق التدفق: 60 – 170 لتر/دقيقة

  • رمح الإخراج: 75 ملم مربع

  • وزن الوحدة: 263 كجم

  • الأبعاد الخارجية: Φ460 × 1278 ملم

  • نموذج أنبوب الحفر: PA (مخرج مربع 110 ملم)

  • نطاق قطر أنبوب الحفر: 300 - 1300 مم (مع أنبوب PA؛ تتوفر خيارات أكبر مع الأنابيب الأخرى)

المعلمات الفنية – 20000N V+الثقب الأرضي
المعلمة قيمة
حفارة مطابقة 15 – 22 طن
نطاق عزم الدوران 16,500 - 20,500 نيوتن متر
نطاق السرعة 23 - 55 دورة في الدقيقة
نطاق الضغط 8 - 24 ميجا باسكال
نطاق التدفق 60 - 170 لتر/دقيقة
رمح الإخراج 75 ملم مربع
وزن الوحدة 263 كجم
الأبعاد الخارجية (L×Φ) 1278 × 460 ملم
نموذج أنبوب الحفر PA (110 ملم مربع)
نطاق قطر أنبوب الحفر 300 – 1300 ملم
أقصى عمق للحفر (مع الامتدادات) ما يصل إلى 20 م
لماذا 20000N لجنوب شرق آسيا والهند وروسيا
جنوب شرق آسيا (مزارع الطاقة الشمسية، توزيع الطاقة، التربة الناعمة)

  • أداء حفر عالي الكفاءةيخترق بسرعة التربة الطينية والرملية الناعمة الشائعة في تايلاند وفيتنام وإندونيسيا. تسمح أوقات الدورات السريعة للحفار الواحد بحفر مئات من فتحات الأكوام الكهروضوئية يوميًا.

  • وحدة حفر مخصصة للأكوام الكهروضوئيةويتوافق هذا النظام بشكل مثالي مع قطاع الطاقة الشمسية المزدهر في المنطقة - بدءًا من الطاقة الشمسية العائمة في فيتنام وحتى الأنظمة المثبتة على الأرض في الفلبين.

  • عملية صديقة للبيئة منخفضة الضوضاءيعد ضروريًا للمشاريع القريبة من القرى أو المنتجعات أو محميات الحياة البرية (على سبيل المثال، مزارع الطاقة الشمسية المجاورة لمناطق السياحة البيئية).

  • هيكل مدمج المساحات الضيقةيتيح الحفر على المدرجات الضيقة أو بين الأشجار الموجودة دون إخلاء طرق وصول واسعة.

الهند (مجمعات الطاقة الشمسية الضخمة، أبراج النقل، حفر الأساسات)

  • V+مثقاب أرضييقلل من الاعتماد على أدوات الحفر المثبتة على الشاحنات، والتي غالبًا ما تعاني من التربة الناعمة المشبعة بالمياه في مجمعات الطاقة الشمسية (على سبيل المثال، بهادلا، بافاجادا). يمكن للمثاقب المُثبتة على الحفار أن تتحرك بسهولة بين الصفوف.

  • أداء حفر عالي الكفاءةيتعامل مع أرض مختلطة - من الطمي السائب في الشمال إلى اللاتريت في الجنوب. يتغلب عزم الدوران البالغ 20,500 نيوتن متر على طبقات الصخور الضحلة دون توقف.

  • وحدة حفر مخصصة للأكوام الكهروضوئيةيدعم هدف الحكومة المتمثل في القدرة المتجددة البالغة 500 جيجاوات بحلول عام 2030. ويصبح الحفر لتركيب أكوام الوحدات أسرع وأكثر اتساقًا.

  • عملية صديقة للبيئة منخفضة الضوضاءيساعد المقاولين على الامتثال لمعايير مجلس مكافحة التلوث التابع للدولة، وتجنب الغرامات وتوقف العمل.

روسيا (استكشاف التربة الصقيعية، وأعمدة الكهرباء، والبنية التحتية النائية)

  • هيكل مدمج المساحات الضيقةيعد الحفر أمرًا بالغ الأهمية عند الحفر بالقرب من خطوط الأنابيب الموجودة أو سدود السكك الحديدية أو داخل المحطات الفرعية حيث تكون المساحة محدودة.

  • أداء حفر عالي الكفاءةمع سائل هيدروليكي منخفض الحرارة يعمل بشكل موثوق حتى -20 درجة مئوية (مع مجموعة الطقس البارد الاختيارية). يخترق عزم الدوران القوي الطبقات النشطة المجمدة.

  • وحدة حفر مخصصة للأكوام الكهروضوئيةيدعم سوق الطاقة الشمسية المتنامي في جنوب روسيا وسيبيريا، حيث تتطلب التربة الصقيعية فتحات عميقة ومستقيمة للبراغي الأرضية.

  • عملية صديقة للبيئة منخفضة الضوضاءيفيد الحفر بالقرب من المنشآت أو المناطق السكنية أو المحميات الطبيعية حيث تكون قيود الضوضاء صارمة.

الأسئلة الشائعة (الأسئلة المتداولة)
س1: ما هو المثقاب V+الأرضي؟
ج: أV+مثقاب أرضيعبارة عن ملحق حفر حلزوني هيدروليكي يتصل بالدائرة المساعدة للحفار. تعمل الطاقة الهيدروليكية للحفار على تشغيل دوران البريمة، بينما يوفر ذراع الحفار القوة السفلية وتحديد الموقع. يتم استخدامه لحفر ثقوب في التربة والطين والرمل والصخور الناعمة للأكوام والأعمدة والأساسات وزراعة الأشجار.
Q2: ما الذي يجعل 20000N وحدة حفر مخصصة للركائز الكهروضوئية؟
ج: يتطابق نطاق عزم الدوران 20000N (16,500–20,500 نيوتن متر) ونطاق القطر (300–1300 مم مع أنبوب PA) تمامًا مع متطلبات معظم أكوام التركيب الكهروضوئية (قطرها عادةً 300–600 مم، وعمق 1.5–3 م). بالإضافة إلى القدرة على إضافة ملحقات المثقاب للثقوب الأعمق، فهو مُحسّن لحفر صفوف المزرعة الشمسية - سريع وقابل للتكرار ودقيق.
س3: كيف يترجم أداء الحفر عالي الكفاءة إلى إنتاجية موقع العمل؟
ج: إن الجمع بين عزم الدوران العالي (20500 نيوتن متر) والسرعة القابلة للتعديل (23-55 دورة في الدقيقة) يسمح للمثقاب بالدوران بسرعة في التربة الرخوة والبطء مع عزم الدوران العالي في الطبقات الكثيفة. وهذا يقلل من وقت الدورة لكل ثقب بنسبة تصل إلى 40% مقارنة بالمثاقب القياسية. بالنسبة لمزرعة طاقة شمسية بقدرة 10 ميجاوات تتطلب 20000 حفرة، يمكن أن يوفر ذلك أسابيع من العمل.
س 4: هل يمكن أن يعمل 20000N في الأماكن الضيقة؟
ج: بالتأكيد. الهيكل مدمج المساحات الضيقةالتصميم يعني أن رأس المثقاب نفسه يبلغ قطره 460 مم فقط وطوله 1278 مم. عند تركيبها على حفارة، يمكنك وضع الحفرة بجوار هيكل موجود (على سبيل المثال، أساس مبنى، أو كومة موجودة، أو خط سياج) لا يمكن لمنصة حفر أكبر الوصول إليها. يساعد أيضًا تأرجح ذراع الحفار.
س 5: ماذا عن الضوضاء - هل هي حقًا عملية صديقة للبيئة منخفضة الضوضاء؟
ج: نعم. يتم تشغيل المحرك 20000N هيدروليكيًا، وليس بمحرك ديزل. الضوضاء الوحيدة تأتي من محرك الحفار (الذي هو بالفعل معزول للصوت) والمحرك الهيدروليكي. تتراوح مستويات الصوت النموذجية بين 75 و85 ديسيبل عند أذن المشغل - وهي أكثر هدوءًا بكثير من مثقاب الديزل المثبت على الشاحنة (95-105 ديسيبل). وهذا يسمح بالعمل بالقرب من المستشفيات والمدارس والمناطق السكنية خلال الساعات العادية.
س6: ما هي أنواع التربة التي يمكنه تحملها؟
ج: الV+مثقاب أرضييمكن الحفر في التربة بصلابة تصل إلى 10 ميجاباسكال - والتي تشمل الطين والطمي والرمل والتربة الحصوية والصخر الزيتي والحجر الجيري الناعم. بالنسبة للصخور الصلبة، قد تحتاج إلى مثقاب صخري أو نموذج أكبر. تتوفر أنواع مختلفة من لقم الثقب (القياسية، والثقيلة، والصخرية) لظروف مختلفة.
س7: كيف أغير قطر الحفر؟
ج: يستخدم 20000N أتغيير سريعنظام لأنابيب الحفر. يقبل أنبوب الحفر PA اللقم المثقوبة التي يتراوح قطرها من 300 مم إلى 1300 مم. ما عليك سوى إزالة المسمار وتبديل القطعة وإعادة تثبيتها. بالنسبة للأقطار الأكبر (حتى 2000 مم)، ستحتاج إلى نموذج أكبر أو أنبوب حفر PA مع لقم متخصصة. يعرض الكتالوج نطاق قطر أنبوب PA الذي يتراوح بين 300-2000 ملم لبعض الموديلات.
س8: ما هي الصيانة المطلوبة؟
ج: المحرك الهيدروليكي مغلق ولا يحتاج إلى صيانة داخلية. افحص الخراطيم الهيدروليكية للتأكد من عدم تآكلها بانتظام، وقم بتشحيم محمل عمود الخرج كل 50 ساعة، وافحص أسنان لقمة الحفر بحثًا عن التآكل (استبدلها عندما تكون باهتة). جميع قطع الغيار - بما في ذلك المكونات المقاومة للتآكل الموضحة في الكتالوج - متوفرة لدى الشركة المصنعة.
س9: هل يمكن استخدام ذلك في تطبيقات أخرى غير الأكوام الكهروضوئية؟
ج: نعم. الأداء الحفر عالي الكفاءةيجعلها مناسبة ل:

  • فتحات أعمدة نقل الطاقة (قطر 300-600 مم)

  • فتحات تثبيت الأساسات لأبراج الاتصالات

  • الاستكشاف الجيولوجي وأخذ عينات التربة

  • فتحات زراعة الأشجار للبساتين أو المناظر الطبيعية

  • سياج آخر الثقوب في المزارع

  • أكوام صغيرة للجدران الاستنادية

س10: ما هي ماركات الحفارات المتوافقة؟
ج: يعمل 20000N مع أي حفار يتراوح وزنه بين 15 و22 طنًا ويوفر تدفقًا هيدروليكيًا يتراوح بين 60 و170 لترًا في الدقيقة عند 8 إلى 24 ميجا باسكال. وهذا يشمل كوماتسو PC150‑200، وهيتاشي ZX160‑210، وساني SY155‑215، وغيرها الكثير. قد تكون هناك حاجة إلى كتيفة مهايئ لقارنات التوصيل السريعة غير القياسية.
