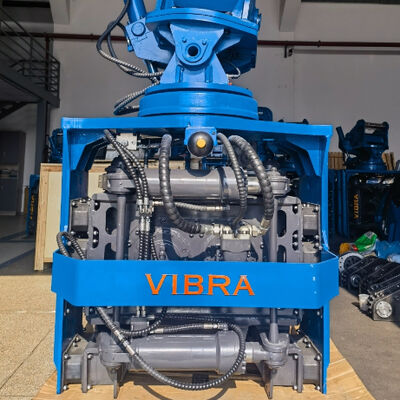

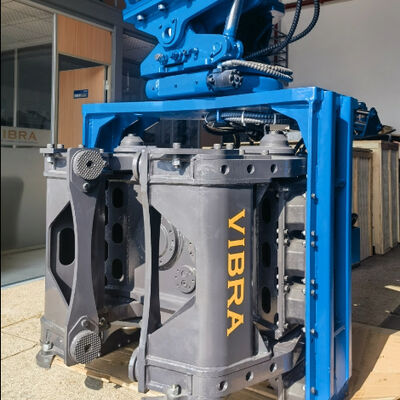

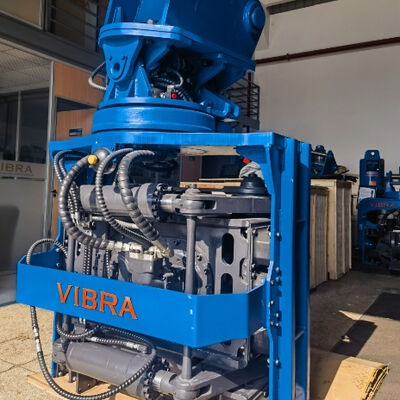

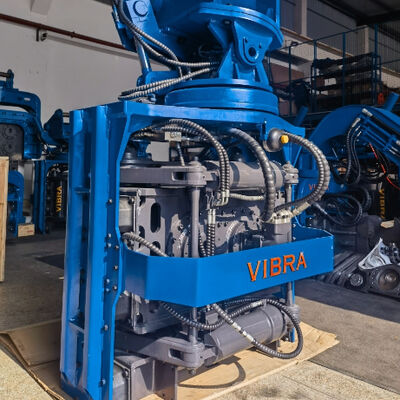

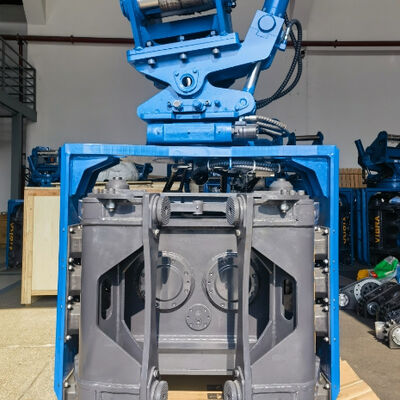

هيدروليكية الجانب المقبض راكب كومة للمساحات المحدودة.

SV-400 متخصصسائق كومة قبضة جانبية– شكل فريد من نوعه من المطرقة الاهتزازية الهيدروليكية المصممة خصيصًا لتطبيقات الإرتفاع المنخفض والأماكن الضيقة. على عكس أدوات دق الخوازيق التقليدية التي تتطلب خلوصًا رأسيًا طويلًا، يتم تركيب SV-400 مباشرة على حفارات بسعة 32-40 طنًا ويتيح دق الخوازيق واستخراجها بكفاءة في البيئات ذات القيود الشديدة على الارتفاع، مثل تحت الجسور، وداخل المصانع، وفي الأنفاق، وعلى طول خطوط السكك الحديدية. تتميز هذه الآلةدوران مستمر كامل 360 درجةورأس قيادة قابل للإمالة ثنائي الاتجاه (±30 درجة)، مما يسمح للمشغل بوضع الكومة في أي زاوية دون تحريك الحفار. بفضل قدرة التشغيل المنخفضة للرأس (الارتفاع الإجمالي مع المشبك: 3056 مم)، يمكن لـ SV-400 العمل في مساحات منخفضة تصل إلى 3.5-4 أمتار. يدعم نظام التغيير السريع للأداة مع واجهات المشبك القياسية القابلة للاستبدال أكوام الألواح الفولاذية، والعوارض H، وأكوام الأنابيب الدائرية - كل ذلك في جهاز واحد. يوفر SV-400 قوة طرد مركزي تبلغ 658 كيلو نيوتن، ويعمل بسرعة 32 ميجا باسكال، ويتطلب تدفقًا يتراوح بين 280-360 لترًا/دقيقة، مما يجعله الحل الأمثل لتكديس الأماكن الضيقة عبر جنوب شرق آسيا والهند وروسيا.

عزم غريب الأطوار: 6.6 كجم

قوة الطرد المركزي: 658 كيلو نيوتن

نطاق التردد: 2300-5000 دورة في الدقيقة (قابل للتعديل على مرحلتين)

قوة المشبك الجانبي: 385 كيلو نيوتن | قوة المشبك السفلي: 490 كيلو نيوتن

ضغط العمل: 32 ميجا باسكال

تدفق العمل: 280-360 لتر/دقيقة

زاوية الدوران/الميل: 360 درجة / ±30 درجة

الأبعاد (الطول×العرض×الارتفاع): 1400×1315×3056 ملم

الوزن (شاملاً الموصل والمشبك): 3870 كجم

الحفار المناسب: 32-40 طن

جنوب شرق آسيا (توسيع الجسور، إضافة المصانع، بناء الأنفاق)

• تعد القدرة التشغيلية ذات الإرتفاع المنخفض أمرًا ضروريًا للعمل في ظل الطرق السريعة المرتفعة الموجودة في بانكوك وجاكرتا ومانيلا أثناء توسيع المشاريع.

• يتيح الدوران المستمر الكامل بمقدار 360 درجة محاذاة دقيقة للأكوام في مناطق البناء الحضرية الكثيفة مع الحد الأدنى من إعادة ضبط موضع الحفار.

• يساعد رأس القيادة المائل ثنائي الاتجاه على تثبيت أكوام الألواح لجدران القناة وحواجز الفيضانات بزوايا محددة.

الهند (الأعمال العلوية تحت سطح السفينة، وسكك حديد المترو، والسقائف الصناعية)

• يلغي تصميم مفكات الخوازيق ذات المقبض الجانبي الحاجة إلى قادة طويلين، مما يجعل من الممكن دفع الخوازيق تحت الجسور المنخفضة وداخل توسعات المستودعات حيث تكون الخلوص العلوي أقل من 4 أمتار.

• يسمح نظام التغيير السريع للأداة للمقاولين بالتبديل بين أكوام الألواح الفولاذية (لدعم الأساس) والعوارض H (لأعمدة البناء) في نفس موقع العمل - مما يوفر الوقت وتكاليف المعدات.

• يعد التدوير الكامل بزاوية 360 درجة أمرًا لا يقدر بثمن للعمل على طول ممرات الخدمة الضيقة في المدن المزدحمة مثل مومباي ودلهي.

روسيا (المصانع الصناعية، وإصلاح الجسور، والمرفقات الشتوية المحصورة)

• تسمح إمكانية التشغيل ذات الإرتفاع المنخفض بدفع الأكوام داخل حاويات ساخنة أو تحت الرافعات العلوية الموجودة في المصانع - وهو أمر بالغ الأهمية للحفاظ على الإنتاج أثناء عمليات التعديل التحديثي في ​​فصل الشتاء.

• يعمل رأس القيادة القابل للإمالة ثنائي الاتجاه مع الأسطوانات الهيدروليكية القوية بشكل موثوق في درجات الحرارة تحت الصفر.

• يعمل نظام التغيير السريع للأداة على تقليل وقت التوقف عن العمل عند التبديل بين أنواع الأكوام - وهو مفيد بشكل خاص في المناطق الصناعية النائية حيث لا يمكن تعبئة آلات متعددة بسهولة.

س 1: ما الذي يجعل مطرقة الخوازيق ذات المقبض الجانبي مختلفة عن المطرقة الاهتزازية القياسية؟

ج: يستخدم مفك الوبر ذو المقبض الجانبي نظامين للتثبيت: المشبك الجانبي والمشبك السفلي. يمسك المشبك الجانبي الكومة بشكل جانبي، مما يسمح للتجميع بأكمله بالحصول على ارتفاع إجمالي أقل بكثير. وهذا يوفر قدرة تشغيل منخفضة للرأس - حيث يمكنك دفع الخوازيق في مساحات ضيقة تصل إلى 3.5-4 أمتار عموديًا، وهو أمر مستحيل مع المطارق القياسية ذات المشبك السفلي فقط.

س2: هل يمكن لجهاز SV-400 دفع الخوازيق بزاوية؟

ج: نعم. يتيح لك رأس القيادة المائل ثنائي الاتجاه إمالة المطرقة بمقدار ±30 درجة في اتجاهين. يعد هذا مثاليًا لأكوام العجين (الجدران الاستنادية المنحدرة)، أو أكوام صفائح ضفة النهر، أو التعويض عن الأرض غير المستوية.

س3: هل لديها حقًا دوران كامل 360 درجة؟

ج: بالتأكيد. يتم تحقيق الدوران المستمر الكامل بزاوية 360 درجة عبر حلقة الدوران الدقيقة. يمكنك تدوير المطرقة والأكوام في أي اتجاه دون تحريك الحفار - وهي ميزة كبيرة في الأماكن الضيقة.

س4: كيف يعمل نظام التغيير السريع للأداة؟

ج: يستخدم نظام التغيير السريع للأداة واجهات مقعد قياسية قابلة للاستبدال. يمكنك ببساطة إزالة بعض المسامير، وتبديل فكي المشبك (ملف كومة من صفائح الفولاذ، أو قبضة الشعاع H، أو مشبك الأنابيب)، وإعادة التثبيت. التغيير بأكمله يستغرق أقل من 10 دقائق. لا توجد أدوات خاصة مطلوبة.

س5: ما حجم الحفار الذي أحتاجه لـ SV-400؟

ج: يناسب الطراز SV-400 الحفارات التي يتراوح وزنها بين 32 و40 طنًا. يتطلب تدفقًا هيدروليكيًا يتراوح بين 280-360 لترًا/دقيقة عند 32 ميجا باسكال. تشمل الطرز المتوافقة كوماتسو PC360 – PC400، و Hitachi ZX350 – ZX400، و Sany SY335 – SY395.

س6: ما هي أنواع الأكوام التي يمكنه التعامل معها؟

ج: بفضل نظام التغيير السريع للأداة، يمكن لـ SV-400 التعامل مع ما يلي:

• أكوام من صفائح الفولاذ من النوع U والنوع Z (معظم التشكيلات)

• عوارض H (شفة واسعة، شفة متوسطة)

• أكوام مواسير فولاذية دائرية (أقطار مختلفة)

• أكوام خرسانية مسبقة الصب (مع وسادات مطاطية اختيارية)

س7: كيف تستفيد قدرة التشغيل المنخفضة على عمل الجسر؟

ج: عند إعادة تأهيل الجسور الحالية أو توسيعها، غالبًا ما تحتاج إلى دفع الخوازيق مباشرة أسفل سطح الجسر حيث تكون الخلوص 3.5-4 أمتار فقط. لا يمكن أن تتناسب برامج تشغيل الأكوام التقليدية. تتيح لك إمكانية التشغيل ذات الارتفاع المنخفض للمحرك SV-400 العمل تحت سطح السفينة دون إغلاق الجسر أمام حركة المرور - مما يؤدي إلى توفير كبير في الوقت والتكلفة.

س8: ما هي الصيانة المطلوبة لنظام الإمالة والدوران؟

ج: إن حلقة الدوران وأسطوانات الإمالة محكمة الغلق وتتطلب تشحيمًا دوريًا كل 50 ساعة تشغيل. يجب فحص واجهات مشبك نظام التغيير السريع للأداة للتأكد من عدم ارتدائها بعد 500 ساعة. تستخدم جميع المكونات الهيدروليكية زيوتًا قياسية من فئة الحفار.
