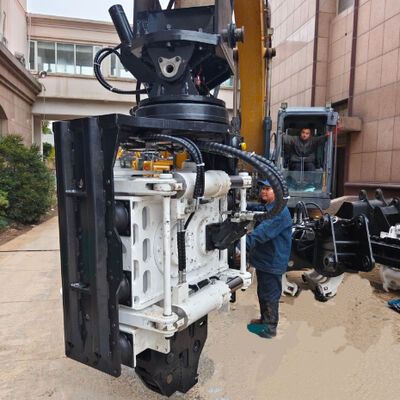

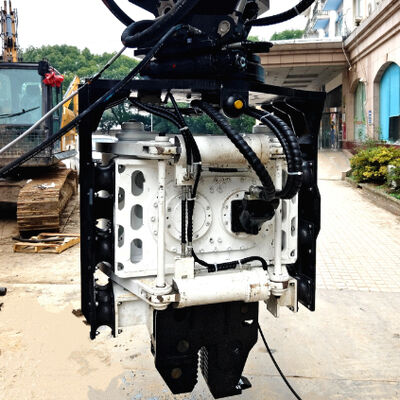

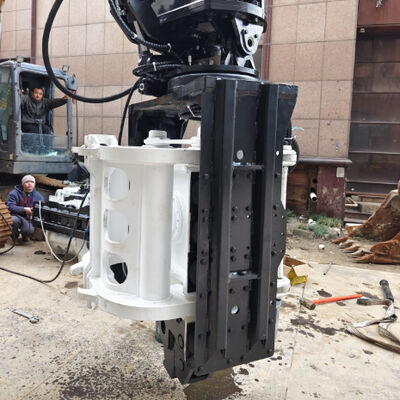

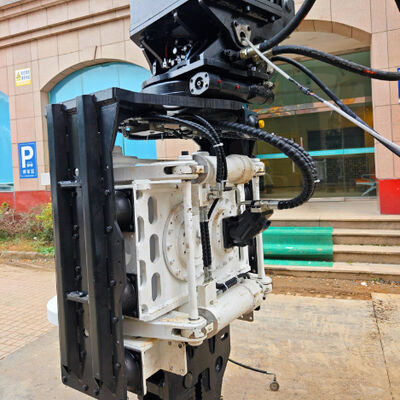

محرك الخوازيق ذو المقبض الجانبي SV300 - نظام دمج تدفق المضخة المزدوج ومجموعة صمام التحكم المتكامل للحفارات 25‑32 طن

موصل القيود الجانبية SV300 هو مرفق هيدروليكي اهتزازي مصمم لحفارات 25 ٪ 32 طن.ومعاقل الأنابيب في المساحات الضيقة والمساحات الضيقة مثل تجديد المصانع، والجسور تحت الممرات، وتوسيع الأنفاق، ومشاريع البنية التحتية الحضرية.مجموعة صمام تحكم متكاملة، وحدة صمام دمج عالية التدفق ، وحل كامل للتكيف مع المساحة المغلقة ، ومخرج الاهتزاز عالي التردد (558 كيلون ، 2300-3000 دورة في الدقيقة).,التحكم الدقيق، والقدرة على العمل حيث لا يمكن أن تتسع محركات الكومة التقليدية.

تم تجهيز SV300 بنظام مزدوج لدمج تدفق المضخة الذي يتيح إدارة الطاقة الهيدروليكية في مرحلتين.دائرة مضخة واحدة توفر تدفقًا كافًا لتجميع أو استخراج الضوء، توفير الوقود وتقليل توليد الحرارة. عندما يواجه كومة الحصى الكثيفة، والملء المضغوط، أو الطين الصلب،يدمج النظام تلقائيًا تدفق من مضخة ثانية تزيد الطاقة الهيدروليكية على الفور إلى المحرك الهزازيهذا يزيد من قوة الطرد المركزي إلى 558 كيلون كاملة، مما يسمح لـ SV300 بالتغلب على الظروف الجيولوجية الصعبة دون تحديث آلة الناقل. عملية الاندماج سلسة وخالية من الصدمات،حماية كل من المطرقة والحفرةبالنسبة للمشغلين الذين يعملون في طبقات التربة المختلطة (الشائعة في دلتا الأنهار والسهول الرافضة) ، فإن هذه الميزة تحسن الإنتاجية بشكل كبير.

يحتوي SV300 على مجموعة صمامات التحكم المتكاملة المستوردة من العلامات التجارية الهيدروليكية العالمية الرائدة.اتجاه الدوران الغريب، تنظيم التدفق ، التحكم في الانحناء ، والتحكم في الدوران. التحكم المستقل في كل إجراء يسهل الصيانة وإصلاح الأخطاء ، ويقلل من فوضى الأنبوب الخارجي ، ويحسن من وقت الاستجابة.على عكس الأنظمة التقليدية مع صمامات منفصلة متعددة متصلة بواسطة أنابيب طويلة، التصميم المتكامل يقلل من نقاط التسرب ويقلل من خسائر الضغط.يتم تصنيف مجموعة الصمامات لضغط تشغيل 32 MPa وتشمل تخفيف الضغط المدمج وحماية ضد التجويفوبالنسبة لأصحاب الأسطول، هذا يعني انخفاض حالات الفشل الهيدروليكي وتسريع التشخيص.

تكملة لنظام دمج المضخة المزدوج ، تتضمن SV300 وحدة صمام دمج عالية التدفق المخصصة التي تدير التدفق المشترك من كلا المضختين.تم تصميم هذه الوحدة للتعامل مع ما يصل إلى 280 لتر / دقيقة (أقصى تدفق تشغيل SV300 ′′s) عند 32 MPa دون انخفاض كبير في الضغطتتضمن وحدة صمام التدفق العالي ملفات معالجة دقة ومقاعد صلبة لعمر خدمة طويل. عندما يختار المشغل وضع "boost"يفتح وحدة الصمام الممرات الداخلية لدمج تدفقات المضخة بشكل سلسكما توفر الوحدة التحكم في التدفق النسبي، مما يسمح للمشغل بتغيير تردد الاهتزاز من 2300 إلى 3000 دورة في الدقيقة.إمدادات الطاقة القابلة للتعديل التي تتوافق مع ظروف التربة بالضبط من الطين الناعم إلى الصخور المتطايرة.

تم تصميم SV300 كحل كامل للتكيف مع المساحة المحصورة. يعالج تصميمه كل القيود الموجودة في أماكن العمل ذات المساحة المنخفضة والوصول الضيق:

• يزيل التشغيل الجانبي الحاجة إلى مرشد عمودي طويل ، مما يقلل من المسافة المطلوبة فوق الرأس إلى أقل من 3.5 متر.

• الأبعاد المدمجة (1343 × 1230 × 2923 مم) تسمح للمطرقة بالدخول من خلال الأبواب القياسية وبين الجدران المنفصلة عن بعضها البعض.

• 360 درجة من الدوران المستمر و ± 30 درجة من الانحناء ثنائي الاتجاهات تمكن من تحديد موقع كومة دقيقة دون تحريك الحفار.

• تسمح مقاعد المشابك المتبادلة بالتبديل السريع بين أعمدة الصلب والعوارض H وأعمدة الأنابيب دون أدوات.

• نظام القيود المزدوج (المقبض الجانبي + المقبض السفلي) يحافظ بشكل آمن على الكومة حتى عند العمل في زوايا الانحناء القصوى.
  بالنسبة للمقاولين الذين يعملون على توسيع المصانع، والجسور تحت الممرات، والبناء الداخلي، أو الخنادق المنزلية،SV300 يحول الحفار القياسي من 25 إلى 32 طناً إلى آلة حفر قابلة للتحرك للغاية يمكنها الوصول إلى المناطق التي لا يستطيع سائق حفر آخر الوصول إليها.

يوفر SV300 إنتاج اهتزازات عالية التردد من 2300 ~ 3000 دورة في الدقيقة (يمكن تعديلها عبر التحكم في التدفق) بقوة طرد مركزي تبلغ 558 كيلونوتر (لحظة متفرقة 5.6 كجم).الاهتزاز عالي التردد يسيل بسرعة التربة حول الكومة، مما يقلل من مقاومة الاحتكاك بنسبة تصل إلى 75٪.

• اختراق سريع ‬ يمكن تشغيل كومة من ورق الفولاذ بطول 12 متر في 60 ‬90 ثانية في الرمال أو الطين متوسطة الكثافة.

• التخلص السلس ‬ حتى الركام التي استقرّت لشهور يمكن سحبها بأقل جهد ممكن.

• انخفاض الاهتزازات الجانبية القوى الأفقية تُلغي، مما يحمي عجلة الحفر والهياكل القريبة.

• الضوضاء المنخفضة التردد العالي يحول الطيف الصوتي بعيداً عن الضجيج المزعج منخفض التردد.
  تتيح التردد القابل للتعديل للمشغل تحديد الإعداد الأمثل لكل طبقة تربة: تردد أقل (2300-2500 دورة في الدقيقة) للأراضي الرخوة لتوفير الوقود ،تردد أعلى (2700-3000 دورة في الدقيقة) للأرض الكثيفة أو المجمدة لتحقيق أقصى قدر من الاختراق.

• في جنوب شرق آسيا، غالبًا ما تتضمن مشاريع البنية التحتية الحضرية ظروف التربة المختلطة (من الطين الناعم إلى الرمال الكثيفة).نظام دمج تدفق المضخة المزدوج ووحدة صمام دمج التدفق العالي توفر الطاقة عند الطلب دون زيادة حجم الناقليسمح حل التكيف مع المساحة المحدودة بالتراكم تحت الممرات الجوية القائمة وبين المباني.

• الهند - المقاولون الحساسون للتكاليف يستفيدون من مجموعة صمامات التحكم المتكاملة، والتي تقلل من تسرب الأنابيب وأوقات توقف الصيانة.إنتاج الاهتزاز عالي التردد يعمل بكفاءة في التربة المختلفة في هضبة دكان وسهول الغانجالتصميم المدمج مثالي للطرق الريفية الضيقة والجسور تحت الأرض.

• روسيا - المناخات الباردة والمواقع النائية تتطلب هيدروليكاً موثوقاً. تعمل مجموعة الصمامات المتكاملة ونظام دمج المضخات المزدوج بشكل ثابت عند درجات حرارة منخفضة مع السوائل المناسبة.حل التكيف مع المساحة المغلقة لا يقدر بثمن بالنسبة للكتل الراسخة للأنابيب وأسس الجليد الدائم حيث يقتصر الوصول.

ج: نظام دمج تدفق المضخة المزدوج يجمع بين مخرجات مضختين هيدروليكيتين (عادة من الدوائر الرئيسية والمساعدة للحفر). في الوضع القياسي ،مضخة واحدة توفر تدفقًا للعمل بكفاءة طاقةعندما تواجه التربة الصلبة، يدمج النظام المضخة الثانية، مضاعفة تدفق إلى المطرقة وزيادة القوة الطرد المركزي إلى كامل 558 كيلونوتر.

ج: مجموعة صمامات التحكم المتكاملة تستبدل صمامات منفصلة متعددة وخراطيم طويلة بكتلة واحدة مضغوطة. وهذا يقلل من نقاط التسرب المحتملة، ويبسط استكشاف الأخطاء،وتحسين وقت الاستجابةيتم التحكم في جميع الوظائف (الاهتزاز بدء/وقف، الدوران، الانحناء، التحكم في التدفق) من خلال وحدة واحدة.

الجواب: يعملان معًا. يشير نظام دمج تدفق المضخة المزدوج إلى الدائرة الهيدروليكية الشاملة التي تجمع تدفقي المضخة.وحدة صمام الاندماج عالية التدفق هي مكون الصمام المحدد الذي يقوم بالاندماج وينظم التدفق المشترك حتى 280 لتر / دقيقةكلاهما متكامل في تصميم SV300.

الجواب: يجمع بين مصراع المقبض الجانبي (بدون قائد عمودي) ، والأبعاد المدمجة (طول 1.34m ، عرض 1.23m ، ارتفاع 2.92m) ، دوران مستمر 360 ° ، ميل ± 30 ° ، ونظام مصراع سريع التغيير.يمكنك العمل تحت 3.5 متر من السقف و بين الجدران على بعد 1.3 متر فقط أماكن لا يمكن للشاحنات التقليدية أن تذهب إليها

الجواب: نعم بالنسبة لمعظم أنواع التربة. إنتاج الاهتزاز عالي التردد (2300-3000 دورة في الدقيقة) يسيل التربة بشكل أسرع من التردد المنخفض (1500-2000 دورة في الدقيقة).كما أنه ينتج اهتزازات جانبية أقل وأقل ضوضاء. تتيح لك تردد SV300s القابل للتعديل استخدام دورات أقل في التربة الناعمة لتوفير الوقود ودورات أعلى في التربة الكثيفة لتحقيق أقصى دخول.

ج: مع مقاعد المشابك المتبادلة: عجلات الصلب من النوع U و Z (حتى 12-15m) ، حزم H تصل إلى 350 مم ، وعجلات الأنابيب الدائرية تصل إلى 600 مم.

ج: أي حفرة بطول 25 ∼ 32 طن (كوماتسو، هيتاتشي، ساني، إكس سي إم جي، ليونغونغ، الخ)) مع ربط سريع هيدروليكي ودوائر مساعدة (لدمج مضخة مزدوجة) أو دائرة واحدة على الأقل مع تدفق يصل إلى 280 لتر / دقيقة-التركيب يستغرق عادة يوم واحد.
